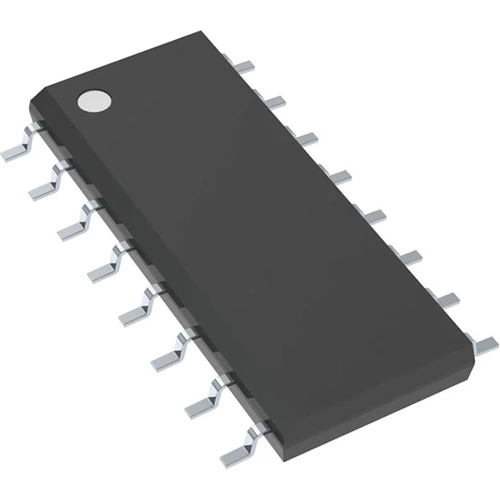

SN74HC165DR | Texas Instruments

Parallel-Last-Schieberegister, SN74HC165DR, Texas Instruments

Das Gerät SN74HC165DR ist ein 8-Bit-Parallel-Lade-Schieberegister, das Daten bei Taktsignal zu einem seriellen Ausgang (QH) verschiebt. Der parallele Eingangszugriff auf jede Stufe erfolgt über acht direkte Dateneingänge (A-H), die aktiviert werden, wenn der Schiebe-/Ladeeingang (SH/LD) niedrig gehalten wird. Das Gerät verfügt außerdem über eine Taktsignal-Sperrfunktion (CLK INH) und einen komplementären seriellen Ausgang. Die Taktung erfolgt beim Übergang von niedrig nach hoch des Takteingangs (CLK), wenn SH/LD auf hohem Pegel gehalten wird und CLK INH auf niedrigem Pegel gehalten wird. Die Funktionen von CLK und CLK INH sind austauschbar. Da ein niedriger CLK in Kombination mit einem Übergang von niedrig nach hoch von CLK INH ebenfalls ein Taktereignis erzeugen kann, muss CLK INH nur dann auf den hohen Pegel geändert werden, wenn CLK auf hohem Pegel ist. Das parallele Laden wird gesperrt, wenn SH/LD hoch ist. Wenn SH/LD niedrig ist, werden die parallelen Eingänge unabhängig von den Pegeln von CLK, CLK INH oder dem seriellen Eingang (SER) freigegeben.

Features

• Niedriger Eingangsstrom von maximal 1 μA
• Ergänzende Ergebnisse
• Direkte Übersteuerung der Ladeeingänge (Daten)
• Gated-Takteingänge
• Parallel-zu-Seriell-Datenkonvertierung

Anwendungen

• Programmierbare Logiksteuerungen
• Geräte
• Video-Anzeigesysteme
• Ausgangs-Expander
• Tastaturen
