SN74HC164D | Texas Instruments

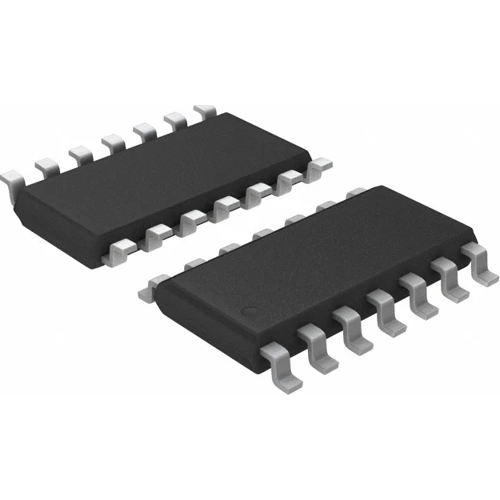

8-Bit Parallel-Out Serial Shift Register, AND-Gated, SOIC-14, Texas Instruments SN74HC164D
Serielles 8-Bit-Parallel-Out-Schieberegister, SN74HC164D, Texas Instruments
Dieses 8-Bit-Schieberegister verfügt über einen UND-verknüpften seriellen Eingang und einen asynchronen Clear-Eingang (CLR). Der gattergesteuerte serielle Eingang (A und B) ermöglicht die vollständige Kontrolle über die eingehenden Daten; ein Low an einem der beiden Eingänge sperrt die Eingabe der neuen Daten und setzt das erste Flipflop beim nächsten Taktimpuls (CLK) auf den Low-Pegel zurück. Ein High-Pegel am Eingang aktiviert den anderen Eingang, der dann den Zustand des ersten Flipflops bestimmt. Die Daten am seriellen Eingang können geändert werden, während CLK high oder low ist, vorausgesetzt, die Mindestanforderung an die Einrichtungszeit wird erfüllt. Die Taktung erfolgt beim Übergang von Low- auf High-Pegel von CLK.
Features
- Vollständig gepufferte Takt- und serielle Eingänge
- Direkt klar
Anwendungen
- Speicherprogrammierbare Steuerungen
- Geräte
- Video-Display-Systeme
- Ausgangserweiterung
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | 8-Bit Parallel-Out Serial Shift Register | |
| Ausführung | AND-Gated | |
| Gehäuse | SOIC-14 | |
| Montage | SMD | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 50 Stück |
| Zolltarifnummer | 85423990 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
