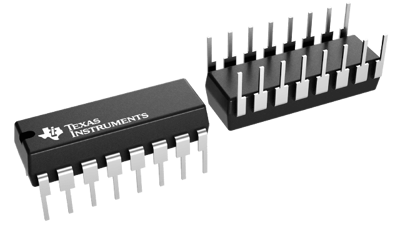

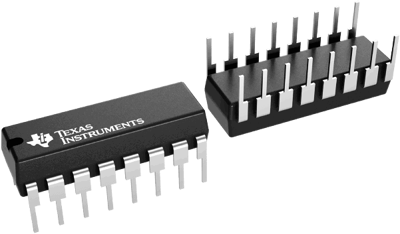

Gesteuertes Flipflop, SN74HC112N, Texas Instruments
Das Gerät SN74HC112N enthält zwei unabhängige J-K-Flipflops mit negativer Flanke. Ein niedriger Pegel an den Eingängen „Preset“ (PRE) oder „Clear“ (CLR) setzt oder löscht die Ausgänge, unabhängig von den Pegeln der anderen Eingänge. Wenn PRE und CLR inaktiv (hoch) sind, werden Daten an den Eingängen J und K, die die Anforderungen an die Einstellzeit erfüllen, bei der negativen Flanke des Taktimpulses (CLK) an die Ausgänge übertragen. Die Taktsteuerung erfolgt bei einem bestimmten Spannungspegel und steht in keinem direkten Zusammenhang mit der Abfallzeit des CLK-Impulses. Nach Ablauf der Haltezeit können die Daten an den Eingängen J und K geändert werden, ohne dass dies Auswirkungen auf die Pegel an den Ausgängen hat. Dieses vielseitige Flipflop kann als Toggle-Flipflop verwendet werden, indem J und K auf High gesetzt werden.
Anwendungen
- Server
- LED-Anzeigen
- Netzwerk-Switch
- Telekommunikationsinfrastruktur
- Motortreiber
- E/A-Erweiterungen
