SN74F374N | Texas Instruments

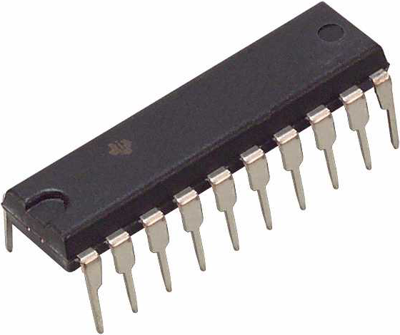

Oktal D-Typ flankengetriggerter D-Typ Flip-Flop, SN74F374N, Texas Instruments

Dieses 8-Bit-Flipflop verfügt über einen 3-Zustands-Ausgang, der speziell für die Ansteuerung hochkapazitiver oder relativ niederohmiger Lasten entwickelt wurde. Es ist besonders geeignet für die Implementierung von Pufferregistern, E/A-Ports, bidirektionalen Bustreibern und Arbeitsregistern. Das Flip-Flop des 'F374 ist ein flankengetriggertes D-Typ-Flip-Flop. Bei einem positiven Übergang des Takteingangs (CLK) wird der Q-Ausgang auf den Logikpegel gesetzt, der am Dateneingang (D) eingestellt wurde. Ein gepufferter Ausgangsfreigabe-Eingang () kann verwendet werden, um den Ausgang entweder in einen normalen logischen Zustand (hoch oder niedrig) oder in einen hochohmigen Zustand zu versetzen.

Im hochohmigen Zustand belastet der Ausgang die Busleitung weder noch treibt er sie nennenswert an. Der hochohmige Zustand und die erhöhte Ansteuerung ermöglichen die Ansteuerung der Busleitung, ohne dass eine Schnittstelle oder ein Pullup-Bauteil erforderlich ist. Der Eingang zur Ausgangsfreigabe () hat keinen Einfluss auf den internen Betrieb des Flipflops. Alte Daten können beibehalten oder neue Daten eingegeben werden, während sich der Ausgang im Zustand hoher Impedanz befindet.

Features

• 3-stufige busgesteuerte True-Ausgänge
• Vollständiger paralleler Zugriff für das Laden
• Gepufferte Steuereingänge
