SN54LS191J | Texas Instruments

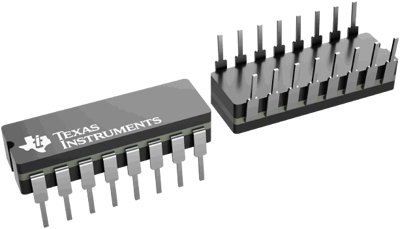

4‑Bit Up/Down‑Zähler, mit Steuerung im Abwärts-/Aufwärtsmodus, CDIP-16, Texas Instruments SN54LS191J
Synchroner Vorwärts-/Abwärtszähler, SN54LS191J, Texas Instruments
Der SN54LS191J ist ein synchroner, reversibler Vorwärts-/Rückwärtszähler mit einer Komplexität von 58 äquivalenten Gattern. Der SN54LS191J ist ein 4-Bit-Binärzähler. Der synchrone Betrieb wird dadurch gewährleistet, dass alle Flipflops gleichzeitig getaktet werden, so dass die Ausgänge bei entsprechender Anweisung durch die Steuerlogik gleichzeitig wechseln. Durch diese Betriebsart werden die normalerweise mit asynchronen (Ripple-Clock) Zählern verbundenen Zählspitzen am Ausgang vermieden. Die Ausgänge der vier Master-Slave-Flipflops werden bei einem Low-to-High-Übergang des Takteingangs getriggert, wenn der Freigabeeingang Low ist.
Ein High-Wert am Enable-Eingang verhindert das Zählen. Pegeländerungen am Freigabeeingang sollten nur vorgenommen werden, wenn der Takteingang High ist. Die Zählrichtung wird durch den Pegel des Down/Up-Eingangs bestimmt. Wenn der Pegel niedrig ist, zählt der Zähler aufwärts, wenn er hoch ist, zählt er abwärts. Ein falscher Takt kann auftreten, wenn sich der Abwärts-/Aufwärts-Eingang ändert, während der Takt niedrig ist. Ein falscher Ripple Carry kann auftreten, wenn sowohl der Takt als auch die Freigabe niedrig sind und der Abwärts-/Aufwärts-Eingang während eines Lastimpulses hoch ist.
Features
- Single Down/Up Count Control Line
- Count Enable Steuereingang
- Ripple-Clock-Ausgang für Kaskadierung
- Asynchron voreinstellbar mit Laststeuerung
- Parallele Ausgänge
- Kaskadierbar für n-Bit Anwendungen
Filter | Merkmal | Wert |
---|---|---|
Ausführung | mit Steuerung im Abwärts-/Aufwärtsmodus | |
Montage | SMD | |
Produkt-Art | 4‑Bit Up/Down‑Zähler | |
Gehäuse | CDIP-16 | |
max. Temperatur | 125 °C | |
min. Temperatur | -55 °C |
Merkmal | Wert |
---|---|
SVHC frei | Ja |
Stand der RoHS-Richtlinie | 08.06.11 |
RoHS konform | Ja |
