PCF8574AN | Texas Instruments

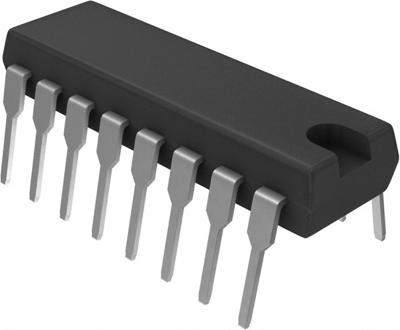

8-Bit I/O‑Expander, mit Interrupt, PDIP-16, Texas Instruments PCF8574AN
Expander, PCF8574AN, Texas Instruments
Dieser 8-Bit-Eingangs-/Ausgangs-Expander für den zweizeiligen bidirektionalen Bus (I²C) ist für den Betrieb mit 2,5 V bis 6 VCC ausgelegt. Der Baustein PCF8574A bietet eine universelle Remote-I/O-Erweiterung für die meisten Mikrocontroller-Familien über die I²C-Schnittstelle [serieller Takt (SCL), serielle Daten (SDA)]. Der Baustein verfügt über einen 8-Bit-Quasi-Bidirektional-I/O-Port (P0-P7), einschließlich eines gelatchten Ausgangs mit Hochstrom-Treiberfähigkeit zur direkten Ansteuerung von LEDs. Jeder quasi-bidirektionale E/A kann als Eingang oder Ausgang verwendet werden, ohne dass ein Steuersignal für die Datenrichtung erforderlich ist. Beim Einschalten sind die E/As auf High. In diesem Modus ist nur eine Stromquelle zu VCC aktiv.
Features
- Niedriger Standby-Stromverbrauch von maximal 10µA
- I2C-Parallelport-Erweiterung
- Open-Drain-Interrupt-Ausgang
- Kompatibel mit den meisten Mikrocontrollern
- Verriegelte Ausgänge mit Hochstromfähigkeit zur direkten Ansteuerung von LEDs
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | mit Interrupt | |
| Montage | THT | |
| Produkt-Art | 8-Bit I/O‑Expander | |
| Gehäuse | PDIP-16 | |
| max. Temperatur | 85 °C | |
| min. Temperatur | -40 °C |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
| RoHS konform | Ja |
