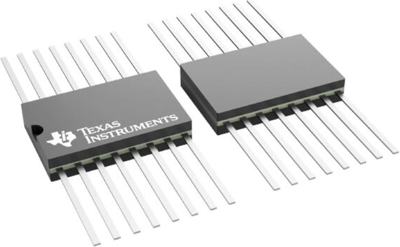

JM38510/30701BFA | Texas Instruments

Decoder/Demultiplexer mit 3 Leitungen auf 8 Leitungen, JM38510/30701BFA, Texas Instruments

Dieser Schottky-geklemmte TTL-MSI-Schaltkreis ist für eine Hochleistungs-Speicherdekodierung oder Datenweiterleitungsanwendung konzipiert, die eine sehr kurze Ausbreitungsverzögerungszeit erfordert. In einem Hochleistungsspeichersystem kann dieser Decoder verwendet werden, um die Auswirkungen der Systemdekodierung zu minimieren. Bei Verwendung eines Hochgeschwindigkeitsspeichers mit einer schnellen Freigabeschaltung ist die Verzögerungszeit dieses Decoders und die Freigabezeit des Speichers in der Regel geringer als die typische Zugriffszeit des Speichers. Das bedeutet, dass die effektive Systemverzögerung, die durch den Systemdecoder mit Schottky-Klemme entsteht, vernachlässigbar ist.

Der JM38510/30701BFA dekodiert eine von acht Leitungen in Abhängigkeit von der Bedingung an den drei binären Auswahleingängen und den drei Freigabeeingängen. Zwei Active-Low- und ein Active-High-Enable-Eingang reduzieren den Bedarf an externen Gattern oder Invertern bei der Erweiterung. Ein 24-Zeilen-Decoder kann ohne externe Inverter implementiert werden, und ein 32-Zeilen-Decoder benötigt nur einen Inverter. Ein Freigabeeingang kann als Dateneingang für Demultiplexing-Anwendungen verwendet werden. Dieser Decoder/Demultiplexer verfügt über vollständig gepufferte Eingänge, von denen jeder nur eine normalisierte Last für seine Treiberschaltung darstellt. Alle Eingänge sind mit Hochleistungs-Schottky-Dioden geklemmt, um Leitungsringeln zu unterdrücken und das Systemdesign zu vereinfachen.

Features

• Speziell entwickelt für Hochgeschwindigkeits
• Speicher Decoder
• Datenübertragungssysteme
• 3 Enable Inputs to Simplify Cascading and/or Data Reception
• Schottky-Clamped for High Performance
