CD74HCT165E | Texas Instruments

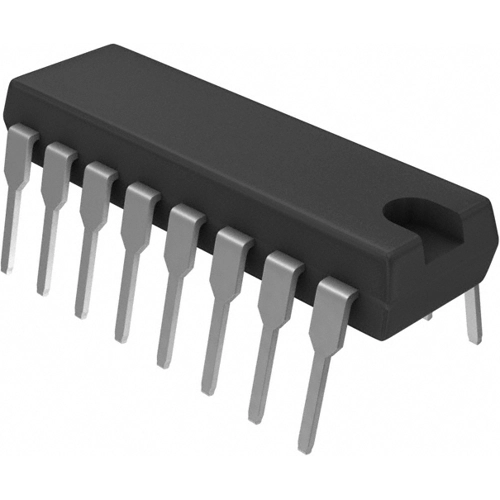

8-Bit-Schieberegister, CMOS, PDIP-16, Texas Instruments CD74HCT165E
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,595 € *
Verfügbar in 5 Tagen: 750 Stk. - bei Bestellung heute
Logik 8-Bit Parallel-In/Seriell-Out Schieberegister, CD74HCT165E, Texas Instruments
Es handelt sich um ein 8-Bit-Parallel- oder Seriell-Eingangs-Schieberegister mit komplementären Seriellausgängen (QH und Q̅H). Wenn der Parallel-Ladeeingang (SH/LD) auf LOW steht, werden parallele Daten vom Eingang A bis H asynchron in das Register geladen. Wenn SH/LD HIGH ist, werden die Daten seriell am SER-Eingang in das Register eingegeben und bei jedem positiven Taktübergang um eine Stelle nach rechts verschoben (A→B→C usw.). Diese Funktion ermöglicht eine Parallel-Seriell-Wandler-Erweiterung, indem der QH-Ausgang mit dem SER-Eingang des nachfolgenden Geräts verbunden wird.
Features
- Gepufferte Eingänge
- Asynchrone parallele Last
- Ergänzende Ergebnisse
- Ausgewogene Ausbreitungsverzögerung und Übergangszeiten
- Deutliche Leistungsreduzierung im Vergleich zu LSTTL-Logik-ICs
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | 8-Bit-Schieberegister | |
| Ausführung | CMOS | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | MX |
| Zolltarifnummer | 85423990 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
