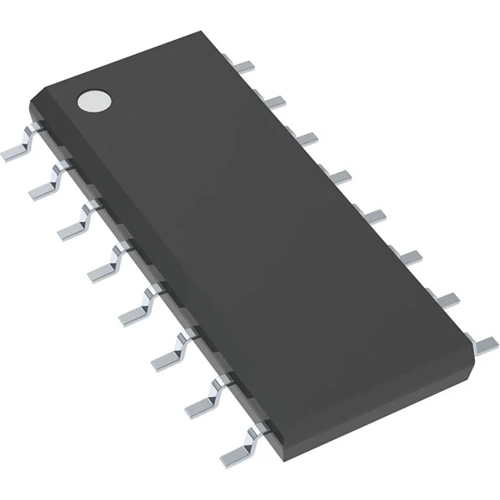

CD74HC4053M96 | Texas Instruments
3-Kanal analog Schalter, mit 5 V, 2:1, SOIC-16, Texas Instruments CD74HC4053M96
NCNR (nicht stornierbar / nicht retournierbar)
3-Kanal-Analogschalter, CD74HC4053M96, Texas Instruments
Das Gerät CD74HC4053M96 ist ein digital gesteuerter Analogschalter, der Silizium-Gate-CMOS-Technologie verwendet, um eine Betriebsgeschwindigkeit ähnlich wie LSTTL mit dem geringen Stromverbrauch einer standardmäßigen CMOS-integrierten Schaltung zu erreichen. Dieser analoge Multiplexer und Demultiplexer steuert eine analoge Spannung, die über den Versorgungsspannungsbereich (z. B. VCC bis VEE) variieren kann. Es handelt sich um einen bidirektionalen Schalter, mit dem ein analoger Eingang als Ausgang und umgekehrt verwendet werden kann. Der Schalter hat einen niedrigen Einschaltwiderstand und eine geringe Leckage im ausgeschalteten Zustand. Darüber hinaus verfügt dieses Gerät über eine Freigabesteuerung, die den Schalter im eingeschalteten Zustand in den ausgeschalteten Zustand versetzt.
Features
- Geringes Übersprechen zwischen Schaltern
- Schnelle Schalt- und Ausbreitungsgeschwindigkeiten
- Break-before-make-Schaltung
Anwendungen
- Digitales Radio
- Signal-Gating
- Fabrikautomatisierung
- Fernseher
- Geräte
- Programmierbare Logikschaltungen
- Sensoren
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | 3-Kanal analog Schalter | |
| Ausführung | mit 5 V, 2:1 | |
| Gehäuse | SOIC-16 | |
| Montage | SMD | |
| Anzahl der Kanäle | 3 | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
