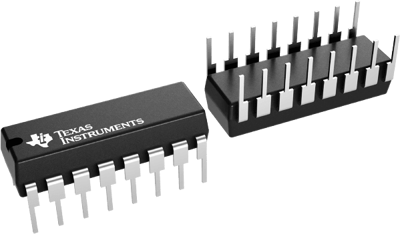

CD74HC157E | Texas Instruments

CMOS-Hochgeschwindigkeits-Vierfach-Multiplexer mit 2 Eingängen und CMOS-Logik, CD74HC157E, Texas Instruments

Der CD74HC157E ist ein CMOS-Quad-Multiplexer mit 2 Eingängen und hoher Geschwindigkeit, der vier Datenbits von zwei Quellen unter der Steuerung eines gemeinsamen Select-Eingangs (S) auswählt. Der Enable-Eingang (E\) ist aktiv low. Wenn (E\) high ist, werden alle Ausgänge des 158, des invertierenden Typs, (1Y\-4Y\) auf high gesetzt und beim 157, des nicht-invertierenden Typs, werden alle Ausgänge (1Y\-4Y\) auf low gesetzt, unabhängig von allen anderen Eingangsbedingungen. Das Verschieben von Daten von zwei Registergruppen auf vier gemeinsame Ausgangsbusse ist eine übliche Verwendung dieser Geräte. Der Zustand des Select-Eingangs bestimmt das jeweilige Register, aus dem die Daten kommen. Sie können auch als Funktionsgeneratoren verwendet werden.

Features

• Gemeinsame Auswahleingänge
• Ausgeglichene Laufzeiten und Übergangszeiten
• Separate Freigabe-Eingänge
• Gepufferte Eingänge und Ausgänge
