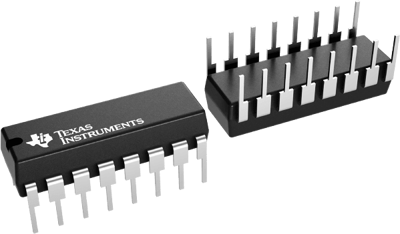

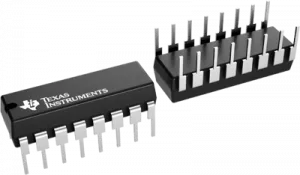

Hochgeschwindigkeits-CMOS-Logik 10-zu-4-Zeilen-Prioritätscodierer, CD74HC147E, Texas Instruments
Der CD74HC147E ist ein CMOS-Logik-Hochgeschwindigkeits-Prioritätscodierer mit 10 bis 4 Zeilen, der pinkompatibel mit Schottky-TTL (LSTTL) mit niedriger Leistung ist. Der 'HC147 9-Eingangs-Prioritäts-Encoder akzeptiert Daten von neun aktiven LOW-Eingängen (l1 bis l9) und liefert eine binäre Darstellung auf den vier aktiven LOW-Eingängen (Y0\ bis Y3\). Jedem Eingang wird eine Priorität zugewiesen, so dass, wenn zwei oder mehr Eingänge gleichzeitig aktiv sind, der Eingang mit der höchsten Priorität auf dem Ausgang dargestellt wird, wobei die Eingangsleitung l9 die höchste Priorität hat. Dieser Codierer bietet die 10- bis 4-zeilige Prioritätscodierfunktion durch Verwendung der impliziten dezimalen "Null". Die "Null" wird kodiert, wenn alle neun Dateneingänge HIGH sind, wodurch alle vier Ausgänge auf HIGH gesetzt werden.
Features
- Gepufferte Ein- und Ausgänge
- Ausgewogene Ausbreitungsverzögerung und Übergangszeiten
- Signifikante Leistungsreduzierung im Vergleich zu LSTTL-Logik-ICs
