CD74HC123PWR | Texas Instruments

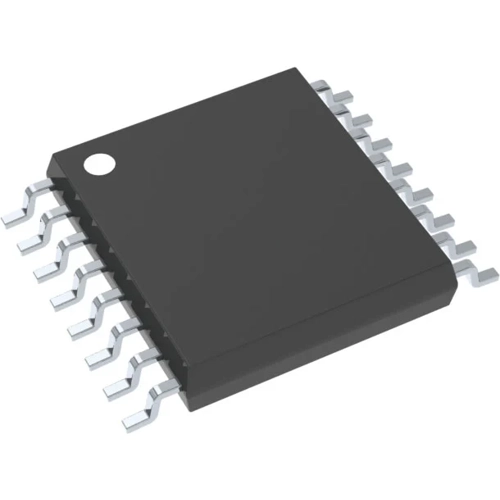

Doppelt retriggerbarer monostabiler Multivibrator, CD74HC123PWR, Texas Instruments

Der CD74HC123PWR ist ein dualer monostabiler Multivibrator mit Reset. Er ist retriggerbar und unterscheidet sich nur dadurch, dass der Typ 123 durch einen negativen bis positiven Reset-Impuls getriggert werden kann, während der Typ 423 diese Funktion nicht hat. Ein externer Widerstand (RX) und ein externer Kondensator (CX) steuern das Timing und die Genauigkeit der Schaltung. Durch Einstellen von Rx und CX lässt sich eine große Bandbreite an Ausgangsimpulsbreiten vom Q- und Q\-Anschluss erzielen. Die Impulsauslösung am A\- oder B-Eingang erfolgt bei einem bestimmten Spannungspegel und hängt nicht mit der Anstiegs- und Abfallzeit des Auslöseimpulses zusammen. Nach der Auslösung kann die Ausgangsimpulsbreite durch erneutes Auslösen des Eingangs A\ oder B verlängert werden. Der Ausgangsimpuls kann durch einen LOW-Pegel am Reset-Pin (R) beendet werden. Ein Trigger-Eingang für die hintere Flanke (A) oder die vordere Flanke (B) ist für die Triggerung von beiden Flanken des Eingangsimpulses vorgesehen. Wenn Mono nicht verwendet wird, muss jeder Eingang des nicht verwendeten Geräts (A, B und R) auf HIGH oder LOW terminiert werden.

Features

• Übersteuerung Reset beendet Ausgangsimpuls
• Separate Rücksetzungen
• Großer Bereich von Ausgangsimpulsbreiten
• Ausgewogene Ausbreitungsverzögerung und Übergangszeiten
