CD4541BM96 | Texas Instruments

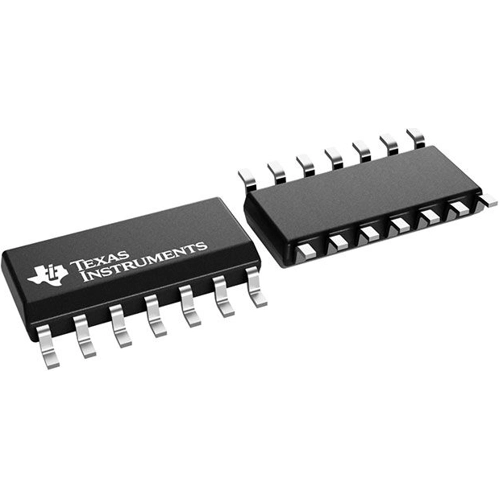

CMOS-programmierbarer Timer, CD4541BM96, Texas Instruments

Der programmierbare Timer CD4541BM96 besteht aus einem 16-stufigen Binärzähler, einem Oszillator, der durch externe R-C-Komponenten (2 Widerstände und einen Kondensator) gesteuert wird, einer automatischen Einschalt-Reset-Schaltung und einer Ausgangssteuerungslogik. Der Zähler inkrementiert bei positiven Taktflankenübergängen und kann auch über den MASTER RESET-Eingang zurückgesetzt werden. Die Zeitmessung wird initialisiert, indem der AUTO RESET-Eingang (Pin 5) auf logisch „0” gesetzt und die Stromversorgung eingeschaltet wird. Wenn Pin 5 auf logisch „1” gesetzt ist, wird die AUTO RESET-Schaltung deaktiviert und die Zählung beginnt erst, nachdem ein positiver MASTER RESET-Impuls angelegt wurde und wieder auf einen niedrigen Pegel zurückkehrt. Der AUTO RESET verbraucht eine beträchtliche Menge an Strom und sollte nicht verwendet werden, wenn ein Betrieb mit geringem Stromverbrauch gewünscht ist. Für einen zuverlässigen automatischen Reset beim Einschalten sollte VDD größer als 5 V sein.

Features

• Eingebauter RC-Oszillator mit geringem Stromverbrauch
• Arbeitet mit sehr langsamen Anstiegs- und Abfallzeiten des Taktsignals
• Symmetrische Ausgangseigenschaften
