CD4536BPW | Texas Instruments

Programmierbarer Timer, TSSOP-16, Texas Instruments CD4536BPW

Bestellnr.: 56S5559
HTN:
CD4536BPW
Herstellerserien: 4000
CD4536BPW Texas Instruments Logik ICs

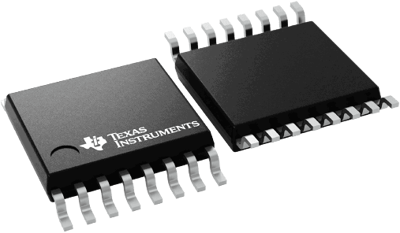

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,7021 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
63,19 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
90 Stk.
0,7021 €

Programmierbarer Timer, CD4536BPW, Texas Instruments

Der CD4536BPW ist ein programmierbarer Timer, der aus 24 ripple-binären Zählerstufen besteht. Das herausragende Merkmal dieses Bausteins ist seine Flexibilität. Der Baustein kann von 1 bis 224 zählen oder die ersten 8 Stufen können überbrückt werden, um einen durch einen 4-Bit-Code auswählbaren Ausgang von einer der übrigen 16 Stufen zu ermöglichen. Der Baustein kann von einem externen Taktgeber oder einem RC-Oszillator angesteuert werden, der mit On-Chip-Komponenten aufgebaut werden kann. Der Eingang IN1 dient entweder als Eingang für den externen Taktgeber oder als Eingang für den On-Chip-RC-Oszillator. OUT1 und OUT2 sind Anschlussklemmen für die externen RC-Komponenten. Zusätzlich ist eine monostabile On-Chip-Schaltung vorhanden, die eine variable Pulsbreite am Ausgang ermöglicht. Verschiedene Timing-Funktionen können durch Kombinationen dieser Fähigkeit erreicht werden.

Eine logische 1 am 8-BYPASS-Eingang aktiviert eine Umgehung der ersten 8 Stufen und macht Stufe 9 zur ersten Zählerstufe der letzten 16 Stufen. Die Auswahl eines der 16 Ausgänge erfolgt über den Decoder und die BCD-Eingänge A, B, C und D. MONO IN ist der Timing-Eingang für den monostabilen On-Chip-Oszillator. Durch Erdung des MONO IN-Anschlusses über einen Widerstand von 10 kOhm oder mehr wird die One-Shot-Schaltung deaktiviert und der Decoder direkt mit dem DECODE OUT-Anschluss verbunden. Ein Widerstand gegen VDD und ein Kondensator gegen Masse von der MONO IN-Klemme aktiviert die One-Shot-Schaltung und steuert ihre Impulsbreite.

Features

  • On-Chip-RC-Oszillator verfügbar
  • Clock-Inhibit-Eingang
  • Schmitt-Trigger in Taktleitung ermöglicht Betrieb mit sehr langen Anstiegs- und Abfallzeiten
  • Monostabiler Ausgang auf dem Chip
  • Testmodus ermöglicht schnellen Testablauf
  • Standardisierte, symmetrische Ausgangscharakteristik
Technische Daten
Filter Merkmal Wert
Montage SMD
max. Temperatur 125 °C
Eingangsspannung 18 V
Produkt-Art programmierbarer Timer
min. Temperatur -55 °C
Gehäuse TSSOP-16
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 08.06.11
RoHS konform Ja
SVHC frei Ja
