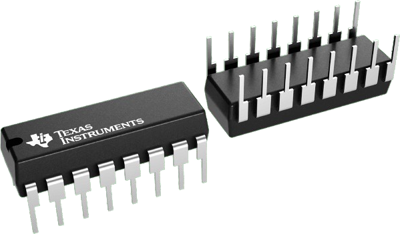

CMOS-Doppelaufwärtszähler, CD4518BE, TI
Der CD4518BE Dual BCD Up-Counter besteht aus einem identischen, intern synchronen 4-stufigen Zähler. Die Zählerstufe ist ein D-Typ-Flip-Flop mit austauschbaren CLOCK- und ENABLE-Leitungen für die Inkrementierung bei einem positiv oder negativ verlaufenden Übergang. Bei Einzelbetrieb wird der ENABLE-Eingang auf High gehalten und der Zähler schreitet bei jedem positiven Übergang des CLOCK weiter. Der Zähler wird durch einen High-Pegel an seiner RESET-Leitung gelöscht.
Der Zähler kann im Ripple-Modus kaskadiert werden, indem Q4 an den ENABLE-Eingang des nachfolgenden Zählers angeschlossen wird, während der CLOCK-Eingang des letzteren auf Low gehalten wird. Der CD4518BE wird in einem 16-poligen hermetischen Dual-in-Line-Keramikgehäuse (Suffix F3A), einem 16-poligen Dual-in-Line-Kunststoffgehäuse (Suffix E), einem 16-poligen Small-Outline-Gehäuse (Suffix M, M96 oder NSR) und einem 16-poligen Thin-Shrink-Small-Outline-Gehäuse (Suffix PW oder PWR) geliefert.
