CD4511BE | Texas Instruments

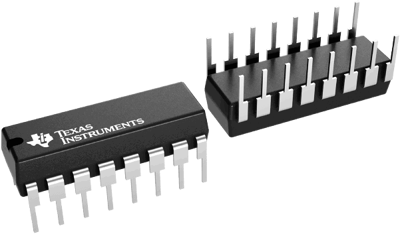

Decoder, PDIP-16, Texas Instruments CD4511BE

Bestellnr.: 60S7800
HTN:
CD4511BE
Herstellerserien: 4000
CD4511BE Texas Instruments Logik ICs
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,7140 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
17,85 € *
Preisstaffel
Anzahl
Preis pro Einheit*
25 Stk.
0,7140 €
50 Stk.
0,6307 €
100 Stk.
0,5950 €
250 Stk.
0,5474 €
500 Stk.
0,4998 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Decoder, CD4511BE, Texas Instruments

Der Typ CD4511BE ist ein BCD-zu-7-Segment-Latch-Decoder-Treiber, der mit CMOS-Logik und einem n-p-n-Bipolartransistor-Ausgangsbauelement in einer einzigen monolithischen Struktur aufgebaut ist. Dieser Baustein kombiniert die niedrige Ruhestromverlustleistung und die hohe Störfestigkeit von RCA-CMOS mit einem n-p-n-Bipolar-Ausgangstransistor, der bis zu 25 mA liefern kann. Dank dieser Fähigkeit kann der CD4511BE-Typ eine LED und andere Anzeigen direkt ansteuern. Lampentest (LT), Blanking (BL) und Latch-Enable- oder Strobe-Eingang sind vorhanden, um die Anzeige zu testen, abzuschalten oder die Intensität zu modulieren und einen BCD-Code zu speichern bzw. zu stroben. Mehrere verschiedene Signale können gemultiplext und angezeigt werden, wenn eine externe Multiplexerschaltung verwendet wird.

Features

  • Eingangslatches für BCD-Code-Speicherung
  • Lampentest- und Blanking-Fähigkeit
  • 100% getestet auf Ruhestrom bei 20 V

Anwendungen

  • Ansteuerung von Gleichtakt-LED-Anzeigen
  • Multiplexing mit LED-Anzeigen mit gemeinsamer Kathode
  • Ansteuerung von Glühbirnenanzeigen
  • Ansteuerung von Niedervolt-Leuchtstoffanzeigen
Technische Daten
Filter Merkmal Wert
Gehäuse PDIP-16
Produkt-Art Decoder
Montage THT
Eingangsspannung 18 V
max. Temperatur 125 °C
Anzahl der Kanäle 1
min. Temperatur -55 °C
Logistik
Merkmal Wert
Originalverpackung Stange mit 25 Stück
Ursprungsland MY
Zolltarifnummer 85423390
MSL MSL 1
Compliance
Merkmal Wert
SVHC frei Ja
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
