CD4076BE | Texas Instruments

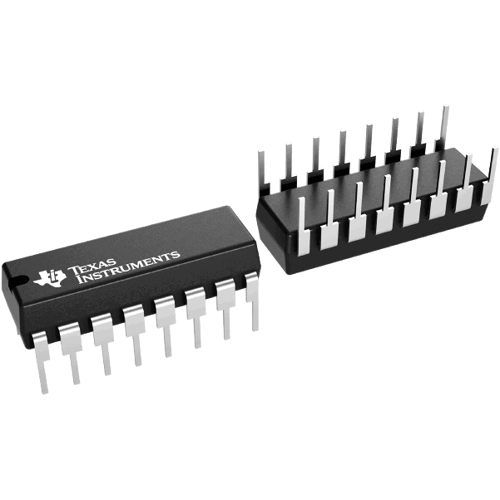

4-Bit D-Typ Register, mit Tri-State-Ausgängen, PDIP-16, Texas Instruments CD4076BE
Bestellnr.: 60S6850
HTN:
CD4076BE
Einzelpreis (€ / Stk.)
0,7735 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
D-Typ-Register, CD4076BE, Texas Instruments
Der Typ CD4076BE ist ein Vier-Bit-Register, das aus D-Flipflops mit Three-State-Ausgängen besteht. Daten-Disable-Eingänge dienen zur Steuerung der Dateneingabe in die Flipflops. Wenn beide Daten-Disable-Eingänge niedrig sind, werden die Daten an den D-Eingängen beim nächsten positiven Übergang des Takteingangs in das jeweilige Flipflop geladen. Es sind auch Ausgangs-Sperreingänge vorhanden. Die Ausgänge werden unabhängig vom Takt durch einen hohen Logikpegel an einem der beiden Ausgangs-Sperreingänge gesperrt und weisen eine hohe Impedanz auf.
Features
- Der Betrieb von Flüssigkristallen mit CMOS-Schaltungen ermöglicht eine Anzeige mit extrem geringem Stromverbrauch. Dreistufige Ausgänge
- Eingabe ohne Taktsignal deaktiviert
- Standardisierte, symmetrische Ausgangseigenschaften
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | 4-Bit D-Typ Register | |
| Ausführung | mit Tri-State-Ausgängen | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| Eingangsspannung | 0.5 V | |
| Ausgangsstrom | 6.8 mA | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 25 Stück |
| Zolltarifnummer | 85423390 |
| Ursprungsland | MX |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
