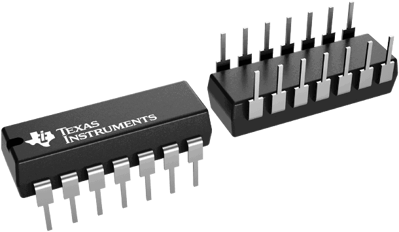

CD4047BE | Texas Instruments

Monostabiler/astabiler Low-Power, CD4047BE, Texas Instruments

Der CD4047BE besteht aus einem gabelbaren astabilen Multivibrator mit integrierter Logiktechnik, die eine positive oder negative flankengetriggerte monostabile Multivibratorfunktion mit Retriggerung und externer Zähloption ermöglicht. Der astabile Betrieb wird durch einen High-Pegel am STABLE-Eingang oder einen Low-Pegel am ASTABLE\-Eingang oder durch beides aktiviert. Die Periode der Rechteckwelle am Q- und Q\-Ausgang ist in dieser Betriebsart eine Funktion der verwendeten externen Komponente. Mit einem "True"-Eingangsimpuls am ASTABLE-Eingang oder einem "Complement"-Impuls am ASTABLE\-Eingang kann die Schaltung als gatable Multivibrator verwendet werden.

Die OSCILLATOR-Ausgangsperiode entspricht der Hälfte des Q-Terminal-Ausgangs im astabilen Modus. Ein Tastverhältnis von 50% ist an diesem Ausgang jedoch nicht garantiert. Der CD4047B triggert im monostabilen Modus, wenn eine positive Flanke am +TRIGGER-Eingang auftritt, während der -TRIGGER niedrig gehalten wird. Ein Eingangsimpuls kann relativ zum Ausgangsimpuls von beliebiger Dauer sein.

Features

• Geringerer Stromverbrauch: spezielle CMOS-Oszillator-Konfiguration
• Echte und komplementär gepufferte Ausgänge
• Gepufferte Eingänge
• Standardisierte, symmetrische Ausgangscharakteristik

Anwendungen

• Hüllkurvenerkennung
• Frequenzvervielfachung
• Frequenzteilung
• Frequenzdiskriminatoren
• Zeitschaltungen
• Zeitverzögerte Anwendungen
