CD4043BE | Texas Instruments

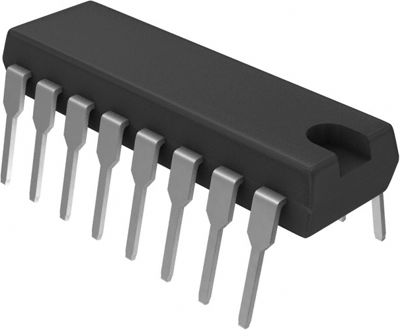

Quad 3-State R/S Latches, mit Tri-State-Ausgängen, PDIP-16, Texas Instruments CD4043BE
CMOS Quad NOR R/S Latch, CD4043BE, Texas Instruments
Der Typ CD4043BE ist ein vierfaches kreuzgekoppeltes 3-Zustands-CMOS-NOR-Latch. Jedes Latch hat einen separaten Q-Ausgang und individuelle SET- und RESET-Eingänge. Der Q-Ausgang wird durch einen gemeinsamen ENABLE-Eingang gesteuert. Eine logische "1" oder ein High am ENABLE-Eingang verbindet den Latch-Zustand mit dem Q-Ausgang. Eine logische "0" oder ein Low am ENABLE-Eingang trennt den Latch-Zustand vom Q-Ausgang, was zu einem offenen Schaltkreis am Q-Ausgang führt. Die Leerlaufeigenschaft ermöglicht ein gemeinsames Busing des Ausgangs. Der Typ CD4043BE wird in einem 16-poligen hermetischen Dual-in-Line-Keramikgehäuse (Suffix F3A), einem 16-poligen Dual-in-Line-Kunststoffgehäuse (Suffix E), einem 16-poligen Small-outline-Gehäuse (Suffix D, DR, DT, DWR oder NSR) und einem 16-poligen Small-outline-Gehäuse (Suffix PW oder PWR) geliefert.
Features
- 3-State-Ausgänge mit gemeinsamem Ausgang ENABLE
- Separate SET- und RESET-Eingänge für jedes Latch
- Genormte, symmetrische Ausgangskennlinien
Anwendungen
- Holding-Register in einem System mit mehreren Registern
- Vier Bits unabhängiger Speicher mit Ausgang ENABLE
- Strobed Register
- Allgemeine digitale Logik
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -55 °C | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| Ausführung | mit Tri-State-Ausgängen | |
| Produkt-Art | Quad 3-State R/S Latches | |
| Anzahl der Kanäle | 4 | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Originalverpackung | Stange mit 25 Stück |
| Zolltarifnummer | 85423390 |
| Ursprungsland | MY |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
