CD4024BE | Texas Instruments

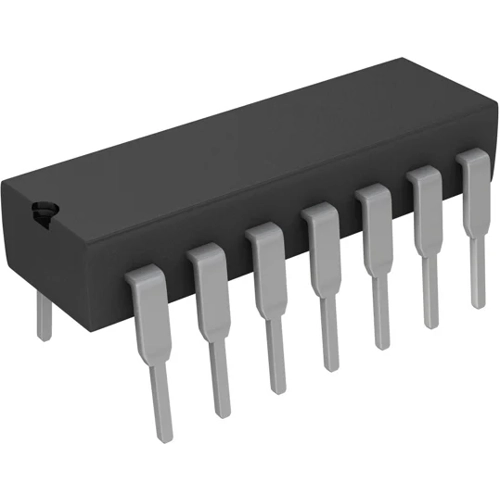

Ripple-Carry-Binärzähler/-Teiler, CMOS, PDIP-14, Texas Instruments CD4024BE
NCNR (nicht stornierbar / nicht retournierbar)
Binärzähler/-teiler, CD4024BE, Texas Instruments
Der CD4024BE ist ein Binärzähler mit Ripple-Carry. Die Zählerstufe ist ein Master-Slave-Flipflop. Der Zustand des Zählers wird bei jedem negativen Übergang jedes Eingangsimpulses um einen Zählwert erhöht; ein hoher Pegel auf der RESET-Leitung setzt den Zähler auf seinen Nullzustand zurück. Die Schmitt-Trigger-Funktion auf der Eingangsimpulsleitung ermöglicht unbegrenzte Anstiegs- und Abfallzeiten. Der Eingang und der Ausgang sind gepuffert. Der Typ CD4024BE wird in hermetisch gekapselten 16-poligen Dual-In-Line-Keramikgehäusen (Suffix F3A), 16-poligen Dual-In-Line-Kunststoffgehäusen (Suffix E), 16-poligen Small-Outline-Gehäusen (Suffix NSR) und 16-poligen dünnen Schrumpf-Small-Outline-Gehäusen (Suffixe PW und PWR) geliefert.
Features
- Betrieb mit mittlerer Geschwindigkeit
- Vollständig statischer Betrieb
- Gepufferte Eingänge und Ausgänge
- Standardisierte, symmetrische Ausgangseigenschaften
Anwendungen
- Kontrollzähler
- Zeitschaltuhren
- Frequenzteiler
- Zeitschaltkreise
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Ripple-Carry-Binärzähler/-Teiler | |
| Ausführung | CMOS | |
| Gehäuse | PDIP-14 | |
| Montage | THT | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423990 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
