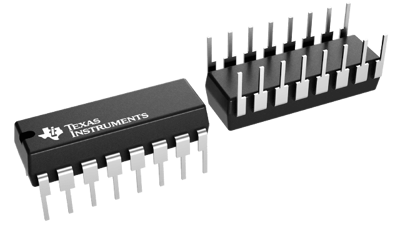

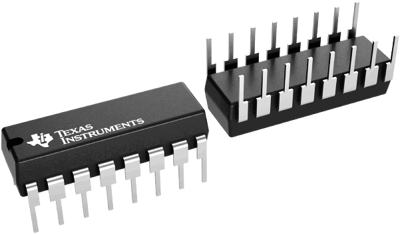

BCD-Aufwärts-/Abwärtszähler, CD40192BE, Texas Instruments
Der voreinstellbare BCD-Aufwärts-/Abwärtszähler CD40192BE besteht aus vier synchron getakteten, gateden Flipflops vom Typ „D“, die als Zähler geschaltet sind. Die Eingänge bestehen aus vier einzelnen Jam-Leitungen, einer PRESET\ ENABLE\-Steuerung, einzelnen CLOCK UP- und CLOCK DOWN-Signalen und einem Master-RESET. Es sind vier gepufferte Q-Signalausgänge sowie CARRY\- und BORROW\-Ausgänge für mehrstufige Zählschemata vorhanden. Der Zähler wird gelöscht, sodass alle Ausgänge durch ein High-Signal auf der RESET-Leitung in einen Low-Zustand versetzt werden. Ein RESET wird asynchron zum Takt ausgeführt. Jeder Ausgang ist einzeln asynchron zum Takt auf den Pegel des entsprechenden Jam-Eingangs programmierbar, wenn die PRESET\ ENABLE\-Steuerung auf Low steht.
Features
- Individuelle Taktleitungen für Aufwärts- oder Abwärtszählung
- Synchrone Hochgeschwindigkeits-Übertragungs- und Ausleihverzögerungen für Kaskadenschaltungen
- Asynchrone Rücksetz- und Voreinstellfunktion
- Standardisierte, symmetrische Ausgangseigenschaften
