CD40109BE | Texas Instruments

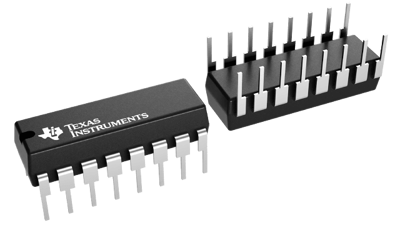

Low-to-High Voltage Level Shifter, CMOS, PDIP-16, Texas Instruments CD40109BE
NCNR (nicht stornierbar / nicht retournierbar)
Pegelwandler, CD40109BE, Texas Instruments
Das Gerät CD40109BE ist eine Schaltung zur Pegelverschiebung von niedrigen zu hohen Spannungen. Die Schaltung verschiebt ein digitales Logik-Eingangssignal mit niedriger Spannung (A, B, C, D) mit logisch 1 = VCC und logisch 0 = VSS zu einem Ausgangssignal mit höherer Spannung (E, F, G, H) mit logisch 1 = VDD und logisch 0 = VSS. Im Gegensatz zu anderen Low-to-High-Pegelwandler-Schaltungen benötigt das CD40109BE-Gerät keine Hochspannungsversorgung (VDD), bevor die Niederspannungsversorgung (VCC) oder die Eingangssignale angelegt werden. Das CD40109BE-Gerät verfügt außerdem über eine Dreizustands-Ausgangsfunktion. Ein niedriger Pegel an der aktivierten Dreizustands-Ausgangssteuerung erzeugt einen hochohmigen Zustand am entsprechenden Ausgang.
Features
- Aufwärts- und Abwärts-Pegelverschiebungsfähigkeit
- Dreistufige Ausgänge mit separaten Freigabesteuerungen
- Standardisierte, symmetrische Ausgangseigenschaften
| Filter | Merkmal | Wert |
|---|---|---|
| Produkt-Art | Low-to-High Voltage Level Shifter | |
| Ausführung | CMOS | |
| Gehäuse | PDIP-16 | |
| Montage | THT | |
| Eingangsspannung | 0.5 V | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| Originalverpackung | Stange mit 25 Stück |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
