CD40103BE | Texas Instruments

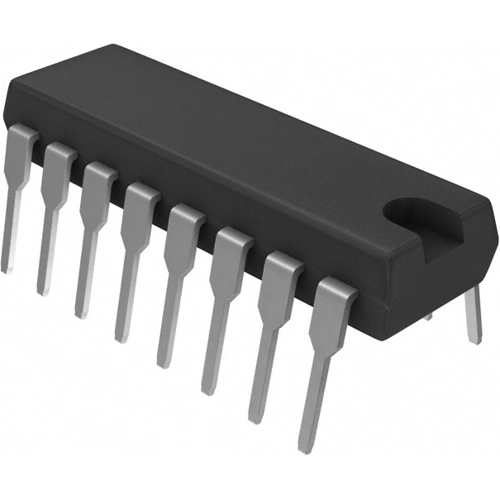

Synchroner Abwärtszähler, CD40103BE, Texas Instruments

Der CD40103BE besteht aus einem 8-stufigen synchronen Abwärtszähler mit einem einzigen Ausgang, der aktiv ist, wenn der interne Zählwert Null ist. Der CD40103BE ist als zwei kaskadierte 4-Bit-BCD-Zähler konfiguriert und enthält einen einzigen 8-Bit-Binärzähler. Jeder Typ verfügt über einen Steuereingang zum Aktivieren oder Deaktivieren des Takts, zum Zurücksetzen des Zählers auf seinen Maximalwert und zum synchronen oder asynchronen Voreinstellen des Zählers. Der Steuereingang und der CARRY-OUT/ZERO-DEFECT-Ausgang sind aktiv-low-logisch. Im Normalbetrieb wird der Zähler bei jedem positiven Übergang des CLOCK um einen Zählwert dekrementiert. Das Zählen wird unterbunden, wenn der CARRY-IN/COUNTER ENABLE (CI/CE)\-Eingang hoch ist. Der CARRY-OUT/ZERO-DEFECT (CO/ZD)\-Ausgang geht auf Low, wenn der Zählwert Null erreicht, sofern der CI/CE\-Eingang Low ist, und bleibt für eine volle Taktperiode auf Low.

Features

• Kaskadierbar
• Standardisierte, symmetrische Ausgangseigenschaften

Anwendungen

• Durch-„N“-Teiler
• Programmierbare Zeitschaltuhren
• Unterbrechungstimer
• Zyklus-/Programmezähler
