UA7810CKCS | Texas Instruments

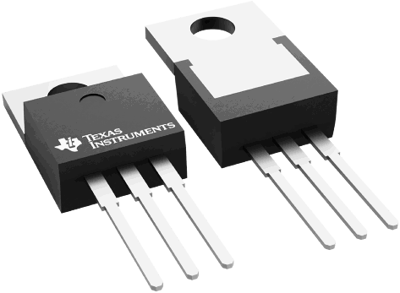

Spannungsregler, 10 V, 1.5 A, positiv, TO-220-3, UA7810CKCS
Positiver Spannungsregler mit festem Ausgang, UA7810CKCS, Texas Instruments
Dieser integrierte Spannungsregler mit fester Spannung ist für eine breite Palette von Anwendungen konzipiert. Eine dieser Anwendungen ist die On-Card-Regulierung zur Beseitigung von Rausch- und Verteilungsproblemen im Zusammenhang mit der Ein-Punkt-Regulierung. Dieser Regler kann einen Ausgangsstrom von bis zu 1,5 A liefern. Die internen Strombegrenzungs- und thermischen Abschaltfunktionen des Reglers machen ihn im Wesentlichen immun gegen Überlast. Neben der Verwendung als Festspannungsregler kann der Baustein mit einem externen Bauteil verwendet werden, um eine einstellbare Ausgangsspannung und einen einstellbaren Ausgangsstrom zu erhalten, und er kann auch als Power-Pass-Element in einem Präzisionsregler eingesetzt werden.
Features
- Interner thermischer Überlastungsschutz
- Hohe Stromabgabefähigkeit
- Interne Kurzschlussstrombegrenzung
- Ausgangstransistor Safe-Area Compensation
- Ausgangskondensator für Stabilität nicht erforderlich
Anwendungen
- On-Card-Verordnung
- Tragbare Geräte
- Computer und Server
- Telekommunikation
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | THT | |
| Gehäuse | TO-220-3 | |
| Ausführung | fest | |
| Anzahl der Regler | 3 | |
| Eingangsspannungsbereich | 12,5-28 V | |
| Ausgangsspannungsbereich | 10 V | |
| Ausgangsstrom | 1.5 A | |
| Polarität | positiv | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
