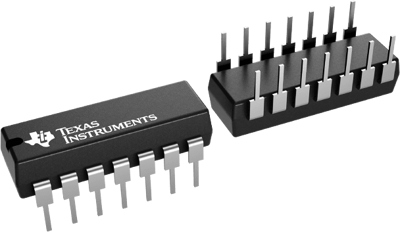

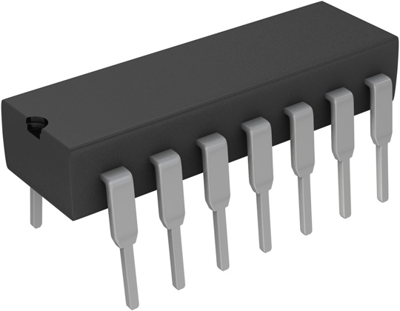

Differenzieller Videoverstärker, UA733CN, Texas Instruments
Der UA733CN ist ein monolithischer, zweistufiger Videoverstärker mit Differenzeingängen und Differentialausgängen. Die interne Serien-Shunt-Rückkopplung sorgt für eine große Bandbreite, geringe Phasenverzerrung und ausgezeichnete Verstärkungsstabilität. Die Emitter-Follower-Ausgänge ermöglichen die effektive Ansteuerung kapazitiver Lasten, während alle Stufen stromquellengespeist sind, um ein hohes Gleichtakt- und Versorgungsspannungssperrverhältnis zu erreichen. Der UA733CN bietet feste Differenzverstärkungsoptionen von 10 V/V, 100 V/V oder 400 V/V, ohne dass externe Komponenten erforderlich sind. Alternativ kann die Verstärkung stufenlos von 10 V/V bis 400 V/V eingestellt werden, indem ein einzelner externer Widerstand zwischen den Pins 1A und 1B angeschlossen wird.
Eine externe Frequenzkompensation ist bei keiner Verstärkungseinstellung erforderlich. Dieser Baustein eignet sich besonders gut für den Einsatz in Magnetband- oder Plattenspeichersystemen mit Phasen- oder NRZ-Codierung sowie in Hochgeschwindigkeits-Dünnschicht- oder Plattendrahtspeichern. Er eignet sich auch für allgemeine Video- und Impulsverstärkeranwendungen, bei denen eine große Bandbreite, eine minimale Phasenverschiebung und eine stabile Verstärkung erforderlich sind.
