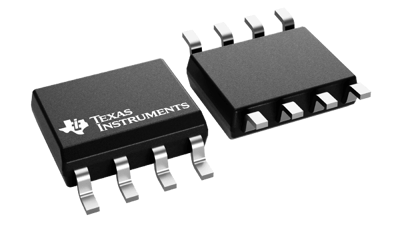

TPS76750QDR | Texas Instruments
Spannungsregler, 1,5-5,5 V, 1 A, positiv, SOIC-8, TPS76750QDR
Bestellnr.: 61S2206
HTN:
TPS76750QDR
Einzelpreis (€ / Stk.)
3,5938 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
35,94 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
3,5938 €
Niedriger Spannungsabfall-Spannungsregler, TPS76750QDR, Texas Instruments
Dieses Gerät ist für eine schnelle Transientenantwort ausgelegt und mit 10-µF-Kondensatoren mit niedrigem ESR stabil. Diese Kombination bietet hohe Leistung zu angemessenen Kosten. Da sich das PMOS-Gerät wie ein Widerstand mit niedrigem Wert verhält, ist die Dropout-Spannung sehr niedrig (typischerweise 230 mV bei einem Ausgangsstrom von 1 A für den TPS76750) und direkt proportional zum Ausgangsstrom. Da das PMOS-Durchlasselement ein spannungsgesteuertes Gerät ist, ist der Ruhestrom außerdem sehr niedrig und unabhängig von der Ausgangsbelastung (typischerweise 85 µA über den gesamten Ausgangsstrombereich von 0 mA bis 1 A).
Features
- Schnelle Transientenantwort
- 2 % Toleranz über festgelegten Bedingungen für Versionen mit fester Ausgangsleistung
- Thermischer Abschaltschutz
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | SOIC-8 | |
| Ausführung | fest | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 2,7-10 V | |
| Ausgangsspannungsbereich | 1,5-5,5 V | |
| Ausgangsstrom | 1 A | |
| Polarität | positiv | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Ursprungsland | TW |
| Originalverpackung | Rolle mit 2.500 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
