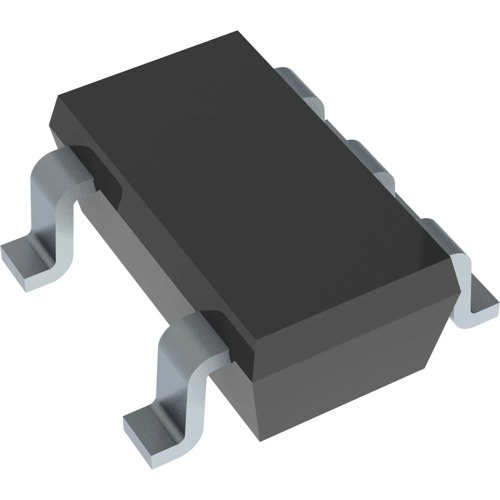

Niedrig-Dropout-Spannungsregler, TPS73125DBVT, Texas Instruments

Der lineare Spannungsregler TPS73125DBVT mit niedrigem Dropout (LDO) verwendet einen NMOS-Pass-Transistor in einer Spannungsfolgerkonfiguration. Diese Topologie ist stabil mit Ausgangskondensatoren mit niedrigem äquivalenten Serienwiderstand (ESR) und ermöglicht sogar den Betrieb ohne Kondensator. Das Gerät bietet außerdem eine hohe Sperrspannung (niedriger Sperrstrom) und einen Erdungsstiftstrom, der über alle Ausgangsstromwerte nahezu konstant ist. Das Gerät nutzt einen fortschrittlichen BiCMOS-Prozess, um eine hohe Präzision bei sehr niedrigen Dropout-Spannungen und geringem Masse-Pin-Strom zu erzielen. Der Stromverbrauch beträgt im deaktivierten Zustand weniger als 1 µA und ist für tragbare Anwendungen ausgelegt. Das extrem niedrige Ausgangsrauschen (30 µVRMS mit 0,1 µF CNR) eignet sich für die Stromversorgung von VCOs. Dieses Gerät ist durch eine thermische Abschaltung und eine Foldback-Strombegrenzung geschützt.

Features

• Hervorragendes Lastansprechverhalten mit oder ohne optionalen Ausgangskondensator
• Neue NMOS-Topologie sorgt für geringen Rückwärtsleckstrom
• 0,5 % Anfangsgenauigkeit
• 1 % Gesamtgenauigkeit über Leitung, Last und Temperatur
• Weniger als 1 µA maximaler IQ im Herunterfahren-Modus
• Thermische Abschaltung und festgelegter minimaler und maximaler Strombegrenzungsschutz

Anwendungen

• Intelligentes Stromnetz und Energie
• Gebäudeautomation
• Set-Top-Boxen
• Medizinische Geräte
• Prüfung und Messung
• Kassenterminals
• Drahtlose Infrastruktur
