TL317CD | Texas Instruments

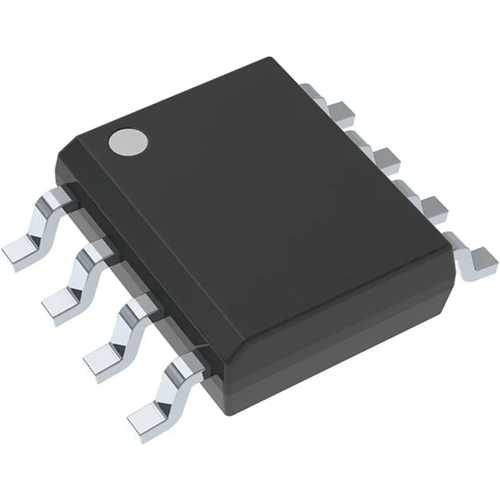

Einstellbarer positiver Spannungsregler, TL317CD, Texas Instruments

Der TL317CD ist ein einstellbarer Dreipol-Positivspannungsregler, der bis zu 100 mA mit einem Ausgangsspannungsbereich von 1,25 V bis 32 V liefern kann. Zur Einstellung der Ausgangsspannung sind nur zwei externe Widerstände erforderlich. Das Gerät verfügt über einen vollständigen Überlastschutz mit Strombegrenzung und thermischem Überlastschutz, der auch dann voll funktionsfähig bleibt, wenn der ADJUSTMENT-Pin getrennt ist. Normalerweise sind keine externen Kondensatoren erforderlich, es sei denn, der Regler befindet sich weit entfernt vom Eingangsfilter. In diesem Fall wird ein Eingangs-Bypass-Kondensator empfohlen. Ein optionaler Ausgangskondensator kann das Einschwingverhalten verbessern, und der ADJUSTMENT-Pin kann umgangen werden, um eine sehr hohe Welligkeitunterdrückung zu erreichen.

Features

• Ausgangsstromkapazität von 100 mA
• Eingangsregelung typischerweise 0,01 % pro Änderung der Eingangsspannung
• Ausgangsregelung typischerweise 0,5 %
• Ripple-Unterdrückung typischerweise 80 dB

Anwendungen

• Stromversorgungen
• Tragbare Geräte
• Computer und Server
• Telekommunikation
• Desktop PC
• Digitale Beschilderung
• Programmierbare Logiksteuerung
• Geräte
