LM79L05ACM/NOPB | Texas Instruments

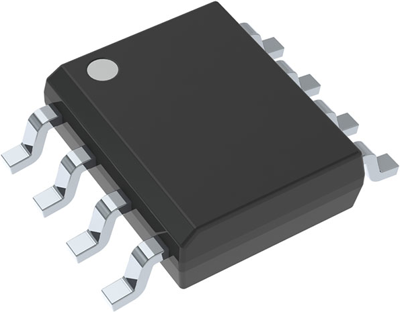

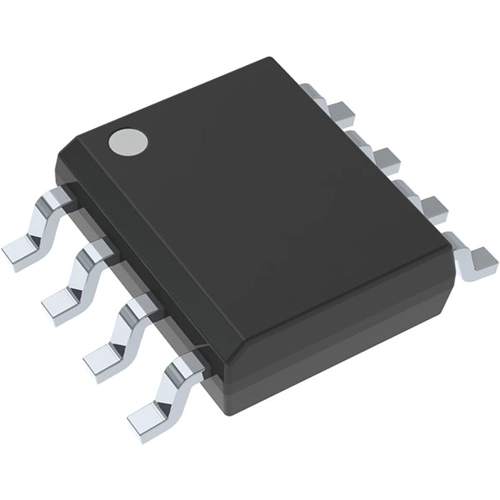

Linearregler, -5 V, 100 mA, negativ, SOIC-8, LM79L05ACM/NOPB
Terminal-Negativ-Regler, LM79L05ACM/NOPB, Texas Instruments
Der negative 3-Terminal-Spannungsregler LM79L12AC verfügt über eine feste Ausgangsspannung von -12 V bei einem Ausgangsstrom von über 100 mA. Dieser Baustein wurde unter Verwendung der neuesten Computertechniken zur Optimierung der thermischen/elektrischen Leistung des gehäusten ICs entwickelt. In Verbindung mit einem minimalen Ausgangskondensator von 0,1 μF weist der LM79L12AC ein ausgezeichnetes Einschwingverhalten, eine maximale Leitungsregelung von 0,07% VO/V und eine maximale Lastregelung von 0,01% VO/mA auf.
Der LM79L12AC enthält außerdem eine Selbstschutzschaltung: eine Schaltung für den sicheren Betriebsbereich zur Begrenzung der Verlustleistung der Ausgangstransistoren, eine temperaturunabhängige Kurzschlussstrombegrenzung zur Begrenzung des Spitzenausgangsstroms und eine thermische Abschaltschaltung zur Vermeidung einer übermäßigen Sperrschichttemperatur. Obwohl der Baustein in erster Linie als Festspannungsregler konzipiert ist, kann er mit einfachen externen Schaltungen kombiniert werden, um Spannungen und Ströme zu erhöhen und/oder einzustellen.
Features
- Interner Schutz gegen Kurzschluss, Überhitzung und sicheren Betriebsbereich
- Leicht einstellbar auf höhere Ausgangsspannungen
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | SOIC-8 | |
| Ausführung | fest | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | -35 V | |
| Ausgangsspannungsbereich | -5 V | |
| Ausgangsstrom | 100 mA | |
| Polarität | negativ | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
