LM317AEMP/NOPB | Texas Instruments

Spannungsregler, LM317AEMP/NOPB, Texas Instruments

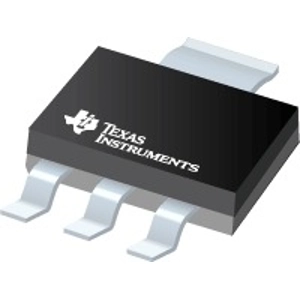

Der LM317AEMP/NOPB ist ein einstellbarer positiver Spannungsregler mit drei Anschlüssen, der über einen Ausgangsbereich von 1,2 bis 37 V mehr als 1,5 A liefern kann. Er ist außergewöhnlich einfach zu bedienen und benötigt nur zwei externe Widerstände zur Einstellung der Ausgangsspannung. Zusätzlich zur höheren Leistung als bei festen Reglern bietet dieses Produkt einen vollständigen Überlastschutz, der nur in ICs verfügbar ist. Der Chip verfügt über eine Strombegrenzung, einen thermischen Überlastungsschutz und einen Schutz für den sicheren Bereich. Alle Überlastschutzschaltungen bleiben voll funktionsfähig, auch wenn die Einstellklemme abgezogen wird.

Features

• 1% Ausgangsspannungstoleranz
• Stromgrenze konstant mit der Temperatur
• Kein Ausgangskondensator erforderlich
• Kurzschlussgeschützter Ausgang

Anwendungen

• LED-Beleuchtung für Kraftfahrzeuge
• Nachregelung für Schaltnetzteile
• Konstantstrom-Regler
• Mikroprozessor-Lieferungen
• Batterieladegeräte
