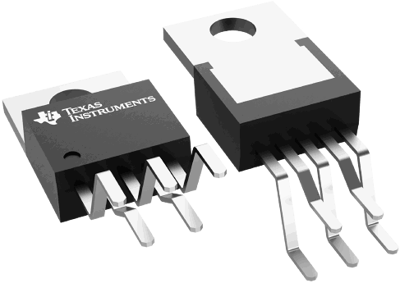

LM2585T-ADJ/NOPB | Texas Instruments

Flyback-Wandler, LM2585T-ADJ/NOPB, Texas Instruments

Der Regler LM2585T-ADJ/NOPB ist ein monolithisch integrierter Schaltkreis, der speziell für Sperrwandler-, Aufwärtswandler- und Durchflusswandler-Anwendungen entwickelt wurde. Dieser Regler erfordert eine minimale Anzahl externer Komponenten und ist daher kostengünstig und einfach zu verwenden. Das Datenblatt enthält eine typische Schaltung für einen Aufwärts- oder Sperrwandler. Ebenfalls aufgeführt sind eine Auswahlhilfe für eine Diode und einen Kondensator sowie eine Familie von Standard-Induktoren und Sperrwandlern, die für die Verwendung mit diesem Schaltregler ausgelegt sind.

Der Leistungsschalter ist ein 3-A-NPN-Baustein, der 65 V aushalten kann. Der Leistungsschalter wird durch eine Strom- und Temperaturbegrenzungsschaltung sowie eine Unterspannungsabschaltung geschützt. Dieser IC enthält einen internen 100-kHz-Oszillator mit fester Frequenz, der die Verwendung eines kleinen magnetischen Bauteils ermöglicht. Zu den weiteren Merkmalen gehören ein Soft-Start-Modus zur Reduzierung des Einschaltstroms während des Anlaufs, eine Strommodussteuerung zur besseren Unterdrückung von Eingangsspannungs- und Ausgangslasttransienten sowie eine zyklusweise Strombegrenzung. Für das Stromversorgungssystem ist eine Ausgangsspannungstoleranz von ±4 % innerhalb der angegebenen Eingangsspannungs- und Ausgangslastbedingungen spezifiziert.

Features

• Current-Mode-Betrieb für verbessertes Einschwingverhalten, Leitungsregelung und Strombegrenzung
• 100-kHz-Schaltfrequenz
• Interne Soft-Start-Funktion reduziert den Einschaltstrom während des Anlaufs
• Output Transistor Protected by Current Limit, Undervoltage Lockout, and Thermal Shutdown

Anwendungen

• Flyback-Regler
• Regler mit mehreren Ausgängen
• Einfacher Aufwärtsregler
• Konverter weiterleiten
