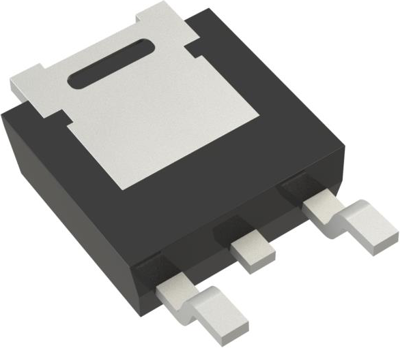

LM1117DT-ADJ/NOPB | Texas Instruments
Spannungsregler, 1,25-13,8 VDC, 800 mA, positiv, TO-252, LM1117DT-ADJ/NOPB
Bestellnr.: 52S2105
HTN:
LM1117DT-ADJ/NOPB
Einzelpreis (€ / Stk.)
1,0353 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Linearer Low-Dropout-Regler, LM1117DT-ADJ/NOPB, Texas Instruments
Der LM1117DT-ADJ/NOPB ist ein Low-Dropout-Spannungsregler mit einem Dropout von 1,2 V bei einem Laststrom von 800 mA. Der LM1117DT-ADJ/NOPB bietet Strombegrenzung und thermische Abschaltung. Die Schaltung enthält eine Zener-getrimmte Bandlückenreferenz, die eine Genauigkeit der Ausgangsspannung von ±1% gewährleistet. Zur Verbesserung des Einschwingverhaltens und der Stabilität ist am Ausgang ein Tantalkondensator mit mindestens 10 µF erforderlich.
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | TO-252 | |
| Ausführung | einstellbar | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 15 V | |
| Ausgangsspannungsbereich | 1,25-13,8 VDC | |
| Ausgangsstrom | 800 mA | |
| Polarität | positiv | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 125 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
