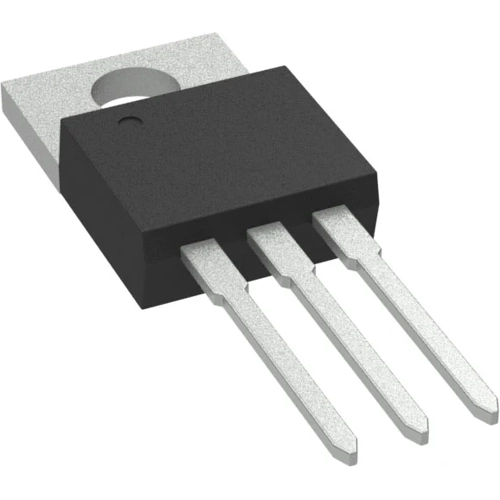

Positiver Spannungsregler, LM1086IT-3.3/NOPB, Texas Instruments

Der LM1086IT-3.3/NOPB ist ein Regler mit einem maximalen Dropout von 1,5 V bei 1,5 A Laststrom. Das Gerät hat die gleiche Pinbelegung wie der Industriestandard LM317 von TI. Zur Einstellung der Ausgangsspannung der Version mit einstellbarer Ausgangsspannung des LM1086 sind zwei Widerstände erforderlich. Versionen mit fester Ausgangsspannung integrieren die Einstellwiderstände. In der Regel ist kein Eingangskondensator erforderlich, es sei denn, das Gerät befindet sich mehr als 15 cm von den Eingangsfiltkondensatoren entfernt. Der Ausgangskondensator kann durch einen Keramikkondensator mit entsprechendem ESR ersetzt werden. Die LM1086-Schaltung umfasst eine zenergetrimmte Bandgap-Referenz, Strombegrenzung und thermische Abschaltung. Da der Regler LM1086IT-3.3/NOPB potentialfrei ist und nur die Differenzspannung zwischen Eingang und Ausgang erfasst, können Spannungen von mehreren hundert Volt geregelt werden, solange die maximale Differenz zwischen Eingang und Ausgang nicht überschritten wird. Eine Überschreitung der maximalen Differenz zwischen Eingang und Ausgang führt zu einem Kurzschluss am Ausgang. Durch den Anschluss eines festen Widerstands zwischen dem Einstellpin und dem Ausgang kann der LM1086IT-3.3/NOPB auch als Präzisionsstromregler verwendet werden.

Features

• Strombegrenzung und thermischer Schutz
• Stabil mit keramischem Ausgangskondensator mit ESR

Anwendungen

• Hocheffiziente lineare Regler
• Batterieladegerät
• Nachregelung für Schaltnetzteile
• Konstantstromregler
• Mikroprozessor-Zubehör
• Audioverstärker Zubehör
• Brandmeldezentrale
