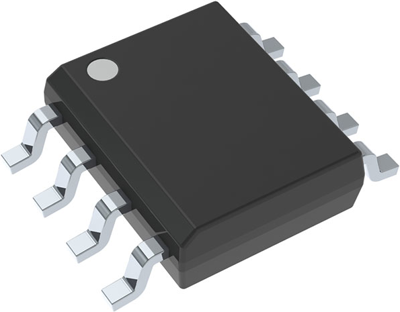

TPS2021DR | Texas Instruments

Stromverteilungsschalter, TPS2021DR, Texas Instruments

Der Stromverteilungsschalter TPS2021 wurde für Anwendungen entwickelt, bei denen mit hohen kapazitiven Lasten und Kurzschlüssen zu rechnen ist. Es handelt sich um einen 50-mΩ-N-Kanal-MOSFET-High-Side-Stromschalter, der über einen Logik-Enable-Eingang gesteuert wird, der sowohl mit 5-V- als auch 3-V-Logikpegeln kompatibel ist. Eine interne Ladungspumpe treibt das Gate des MOSFET an und steuert die Anstiegs- und Abfallzeiten, um Stromstöße beim Schalten zu minimieren. Diese Ladungspumpe erfordert keine externen Komponenten und ermöglicht den Betrieb mit Versorgungsspannungen von bis zu 2,7 V.

Wenn die Ausgangslast den Strombegrenzungsschwellenwert überschreitet oder ein Kurzschluss vorliegt, geht der TPS2021 in einen Konstantstrommodus über, um den Ausgangsstrom sicher zu begrenzen, während er den Überstrom-Logikausgang (OC) auf Low zieht. Bei anhaltenden Überlast- oder Kurzschlussbedingungen, die zu einer übermäßigen Verlustleistung führen, schaltet die thermische Schutzschaltung des Bausteins den Schalter ab, um Schäden zu vermeiden. Sobald die Sperrschichttemperatur auf ein sicheres Niveau sinkt, schaltet der Schalter automatisch wieder ein. Die eingebaute Unterspannungssperre sorgt dafür, dass der Schalter ausgeschaltet bleibt, bis eine gültige Eingangsspannung anliegt.

Features

• Kurzschluss- und Wärmeschutz
• Überstrom Logikausgang
• Aktivierungseingang mit logischem Pegel
• Unterspannungssperre
• Keine Drain-Source-Back-Gate-Diode
