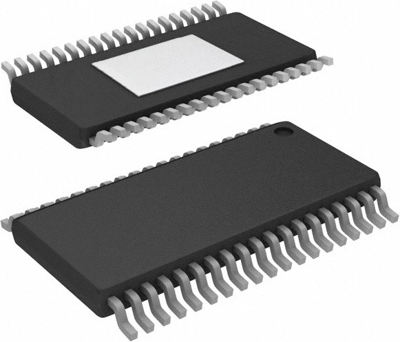

LED-Treiber, TLC5951DAP, Texas Instruments

Der Baustein TLC5951DAP ist ein 24-Kanal-Konstantstrom-Senkentreiber. Jeder Kanal verfügt über eine individuell einstellbare, 4096-stufige Graustufen-Helligkeitsregelung (GS) mit Pulsweitenmodulation (PWM) und eine 128-stufige Konstantstrom-Punktkorrektur (DC). Die Punktkorrektur gleicht Helligkeitsabweichungen zwischen den Kanälen und anderen LED-Treibern aus. Die Ausgangskanäle sind in drei Gruppen zu je acht Kanälen gruppiert. Jede Kanalgruppe verfügt über eine 256-stufige globale Helligkeitsregelung (BC) und einen individuellen Graustufentakteingang.

Features

• Auto-Display-Repeat-Funktion
• Unabhängiger Datenport für GS- und BC- und DC-Daten
• Kommunikationspfad zwischen den einzelnen Datenports
• Thermische Abschaltung (TSD) mit automatischem Neustart
• Gruppierte Verzögerung zur Vermeidung von Einschaltstrom
