SN75172N | Texas Instruments

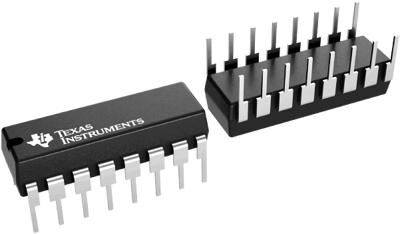

Vierfach-Differential-Leitungstreiber, PDIP-16, Texas Instruments SN75172N
Logikchip, SN75172N, Texas Instruments
Der SN75172N ist ein monolithischer Vierfach-Differenzleitungstreiber mit einem 3-Zustands-Ausgang. Er erfüllt die Anforderungen der ANSI-Normen EIA/TIA-422-B und RS-485 sowie der ITU-Empfehlung V.11. Der Baustein ist für die symmetrische Mehrpunkt-Busübertragung bei Raten von bis zu 4 Megabaud optimiert. Jeder Treiber verfügt über einen weiten positiven oder negativen Gleichtakt-Ausgangsspannungsbereich, wodurch er sich für Party-Line-Anwendungen in verrauschten Umgebungen eignet.
Der SN75172N bietet eine positive oder negative Strombegrenzung und eine thermische Abschaltung zum Schutz vor einem Leitungsfehler auf der Übertragungsleitung. Die Abschaltung erfolgt bei einer Sperrschichttemperatur von etwa 150°C. Dieser Baustein bietet optimale Leistung, wenn er mit dem SN75173 oder SN75175 Vierfach-Differenzialleitungsempfänger verwendet wird.
Features
- Balanced-Line-Betrieb
- Hohe Ausgangsimpedanz im stromlosen Zustand
- Hochstrom-Aktiv-Pullup-Ausgänge
- Kurzschlussschutz
- Zwei Kanäle
- Eingangsklemmdioden
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-16 | |
| Eingangsspannung | 5.5 V | |
| Ausführung | Vierfach-Differential-Leitungstreiber | |
| Montage | THT | |
| Ausgangsspannungsbereich | 4,75-5,25 V |
| Merkmal | Wert |
|---|---|
| Ursprungsland | MX |
| Originalverpackung | Stange mit 25 Stück |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| Substanz Beschreibung | Blei |
| RoHS konform | Ja |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
