SN75150D | Texas Instruments

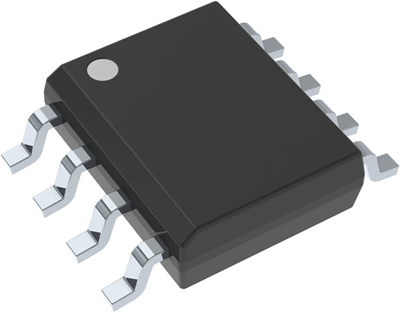

Dual Line Driver, SOIC-8, Texas Instruments SN75150D
Einzelpreis (€ / Stk.)
1,4042 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Zweifacher Leitungstreiber, SN75150D, Texas Instruments
Der SN75150D ist ein monolithischer Doppelleitungstreiber, der die Anforderungen der Standardschnittstelle zwischen Datenendgeräten und Datenkommunikationsgeräten gemäß der Definition von TIA/EIA-232-F erfüllt. Mit einer vollen 2500-pF-Last kann eine Rate von 20 kbits/s übertragen werden. Weitere Anwendungen finden sich in Datenübertragungssystemen mit relativ kurzen Einzelleitungen, in Pegelumsetzern und zur Ansteuerung von MOS-Geräten. Der Logikeingang ist mit den meisten TTL-Familien kompatibel. Der Betrieb erfolgt über 12-V- und -12-V-Stromversorgungen.
Features
- Eingänge kompatibel mit den meisten TTL-Familien
- Gemeinsamer Strobe-Eingang
- Invertierender Ausgang
- Slew Rate kann mit einem externen Kondensator am Ausgang gesteuert werden
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Eingangsspannung | 15 V | |
| Gehäuse | SOIC-8 | |
| Montage | SMD | |
| Ausgangsspannungsbereich | 10,8-13,2 V | |
| Ausführung | Dual Line Driver |
Download
Logistik
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Originalverpackung | Stange mit 75 Stück |
| Ursprungsland | QU |
| Zolltarifnummer | 85423390 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
