SN75117P | Texas Instruments

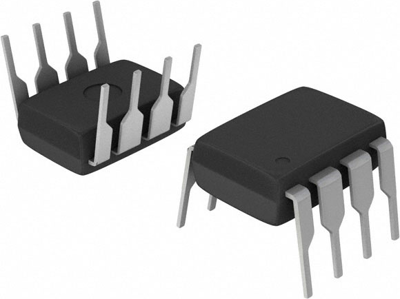

Differentialleitungstransreceiver, SN75117P, Texas Instruments

Diese integrierte Schaltung ist für den Einsatz als Schnittstelle zwischen digitalen Systemen des TTL-Typs und differentiellen Datenübertragungsleitungen vorgesehen. Sie ist besonders nützlich für Party-Line- (Datenbus-) Anwendungen. Diese Schaltung kombiniert in einem Gehäuse einen 3-Zustands-Differenzleitungstreiber und einen Differenzeingangsleitungsempfänger, die beide von einer einzigen 5-V-Stromversorgung betrieben werden. Der Treibereingang und der Empfängerausgang sind TTL-kompatibel. Der Treiber führt die Dual-Eingangs- UND- und NAND-Funktionen aus, wenn er aktiviert ist, oder stellt eine hohe Impedanz für die Last dar, wenn er deaktiviert ist.

Die Treiberausgangsstufe ähnelt einem TTL-Totem-Pole-Ausgang, jedoch ist der stromsenkende Teil vom stromliefernden Teil getrennt, und beide werden an benachbarte Gehäuseanschlüsse geführt. Dadurch hat der Benutzer die Möglichkeit, den Treiber in der Open-Collector-Ausgangskonfiguration zu verwenden, oder, indem er die benachbarten Source- und Sink-Anschlüsse miteinander verbindet, den Treiber in der normalen Totem-Pol-Ausgangskonfiguration zu verwenden.

Features

• 3-Zustands-Treiberausgangsschaltung
• TTL-kompatible Treibereingänge
• TTL-kompatibler Empfängerausgang
• Differenzieller Leitungsbetrieb
• Entwickelt für Party-Line (Daten-Bus) Anwendungen
