SN75115N | Texas Instruments

Name: Differential Empfänger Standard TTL, PDIP16, THT, Standard TTL
Brand: Texas Instruments
SKU: 45S8350
Availability: OutOfStock

Differential Empfänger Standard TTL, PDIP16, THT, Standard TTL

Bestellnr.: 45S8350

HTN:

SN75115N

Herstellerserien: 75

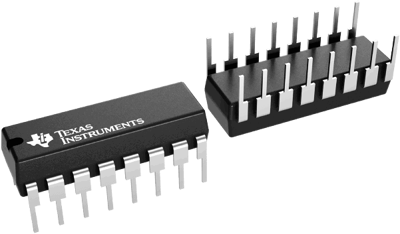

Abbildung kann abweichen

Drucken

Download Datenblatt

Einzelpreis (€ / Stk.)

4,2840 € *

Standardlieferzeit ab Hersteller beträgt: Auf Anfrage

Gesamtpreis:

107,10 € *

Preisstaffel

Anzahl

Preis pro Einheit*

25 Stk.

4,2840 €

50 Stk.

3,7842 €

100 Stk.

3,5343 €

250 Stk.

3,2844 €

500 Stk.

3,0226 €

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

Differenzialempfänger Standard TTL, SN75115N, Texas Instruments

Der SN75115Ndual-Differentialleitungsempfänger wurde entwickelt, um ein kleines Differenzsignal in Anwesenheit von starkem Gleichtaktrauschen zu erfassen. Dieser Baustein liefert ein TTL-kompatibles Ausgangssignal in Abhängigkeit von der differentiellen Eingangsspannung. Die Open-Collector-Ausgangskonfiguration ermöglicht das Wire-ANDing eines ähnlichen TTL-Ausgangs (z.B. SSN75115N Leitungsempfänger). Dadurch kann eine Logikebene ohne zusätzliche Verzögerung implementiert werden.

Die Ausgangsstufe ähnelt einem TTL-Totem-Pole-Ausgang, jedoch mit einem Sink-Ausgang, 1YS oder 2YS, und dem entsprechenden aktiven Pullup-Anschluss, 1YP oder 2YP, der an benachbarten Gehäusestiften verfügbar ist. Der Frequenzgang und die Rauschimmunität können durch einen einzigen externen Kondensator gewährleistet werden. Für jeden Kanal ist ein Strobe-Eingang vorgesehen. Ist der Strobe-Eingang auf Low-Pegel, wird der Empfänger deaktiviert und der Ausgang auf einen High-Pegel gezwungen.

Features
