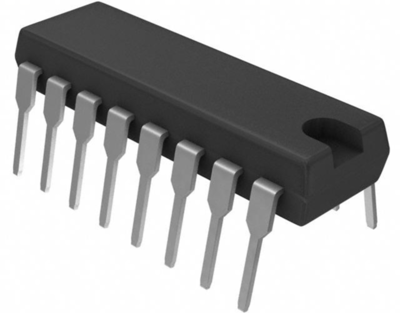

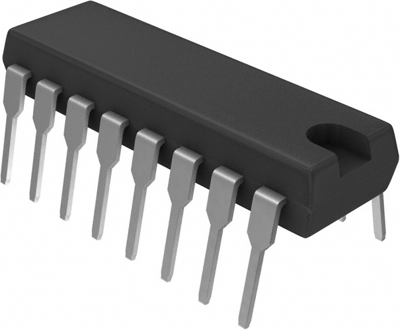

Zweifacher Differentialleitungstreiber, SN75114N, Texas Instruments
Der duale differentielle Leitungstreiber SN75114N wurde entwickelt, um differentielle Ausgangssignale mit der Fähigkeit zu liefern, eine symmetrische Leitung, wie z.B. ein verdrilltes Leitungspaar, bei normaler Leitungsimpedanz ohne hohe Stromverluste zu treiben. Die Ausgangsstufe ähnelt einem TTL-Totem-Pole-Ausgang, jedoch sind die Senkenausgänge YS und ZS sowie die entsprechenden aktiven Pullup-Anschlüsse YP und ZP an benachbarten Gehäusestiften verfügbar. Da die Ausgangsstufe TTL-kompatible Ausgangspegel liefert, kann dieser Baustein auch als TTL-Expander oder Phasensplitter verwendet werden.
Features
- Zweikanalbetrieb
- TTL-kompatibel
- Kurzschlussschutz
- Hochstromausgänge
- Dreifache Eingänge
