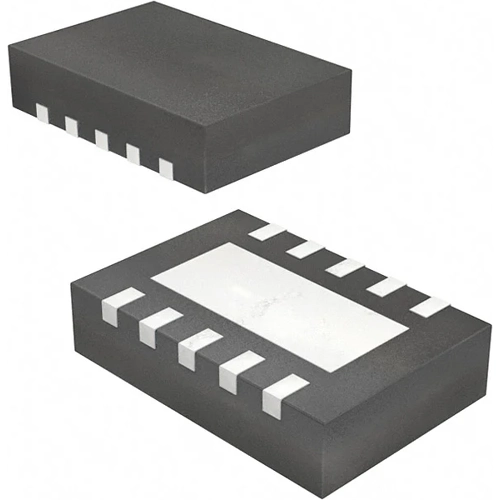

TPS62177DQCR | Texas Instruments

Abwärtswandler, TPS62177DQCR, Texas Instruments

Der TPS62177DQCR ist ein hocheffizienter synchroner Abwärts-DC/DC-Wandler, der auf der DCS-Control-Topologie basiert. Mit einem breiten Betriebsspannungsbereich von 4,75 V bis 28 V eignet sich das Gerät ideal für Systeme, die mit Mehrzellen-Li-Ionen-Akkus sowie 12-V- und sogar höheren Zwischenversorgungsspannungen betrieben werden, und liefert einen Ausgangsstrom von bis zu 500 mA. Das Gerät wechselt bei geringer Last automatisch in den Energiesparmodus, um über den gesamten Lastbereich einen hohen Wirkungsgrad aufrechtzuerhalten. Darüber hinaus verfügt es über einen Schlafmodus, um Anwendungen mit fortschrittlichen Energiesparmodi wie Mikrocontrollern mit extrem niedrigem Stromverbrauch zu versorgen. Der Power-Good-Ausgang kann für die Stromsequenzierung und/oder den Power-On-Reset verwendet werden. Das Gerät hat einen typischen Ruhestrom von 22 µA im Normalmodus und 4,8 µA im Schlafmodus. Im Schlafmodus kann der Wirkungsgrad bei sehr niedrigen Lastströmen um bis zu 20 % erhöht werden. Im Abschaltmodus beträgt der Abschaltstrom weniger als 2 µA und der Ausgang wird aktiv entladen.

Features

• Aktive Ausgangsentladung
• Ausgangsleistung gut
• Nahtloser Übergang in den Energiesparmodus
• Unterspannungsabschaltung
• Kurzschlussschutz
• Übertemperaturschutz

Anwendungen

• Ultra Mobile PC, Embedded PC
• Niedrige Stromversorgung für Mikroprozessor
• Hohe Effizienz LDO Alternative
• Industrielle Sensoren
