TPS5430QDDARQ1 | Texas Instruments
TI TPS5430QDDARQ1
Bestellnr.: 60S9538
HTN:
TPS5430QDDARQ1
Einzelpreis (€ / Stk.)
4,5458 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
45,46 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
10 Stk.
4,5458 €

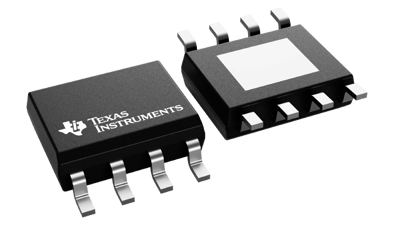

Abwärtswandler, TPS5430QDDARQ1, Texas Instruments
Der TPS5430QDDARQ1 ist ein PWM-Wandler mit hohem Ausgangsstrom, der einen niederohmigen High-Side-N-Kanal-MOSFET integriert. Auf dem Substrat sind neben den aufgeführten Funktionen ein leistungsstarker Spannungsfehlerverstärker, der eine hohe Spannungsregelungsgenauigkeit unter transienten Bedingungen bietet, eine Unterspannungsabschaltung (UVLO), die den Start verhindert, bis die Eingangsspannung 5,5 V erreicht, eine intern eingestellte Slow-Start-Schaltung zur Begrenzung von Einschaltströmen und eine Spannungs-Feedforward-Schaltung zur Verbesserung des Übergangsverhaltens enthalten. Über den Enable-Pin (ENA) wird der Abschaltstrom typischerweise auf 15 µA reduziert.
Features
- Qualifiziert für Automobilanwendungen
- Interne Kompensation minimiert die Anzahl externer Bauteile
- Feste Schaltfrequenz von 500 kHz für kleine Filtergröße
- Verbesserte Leitungsregelung und Übergangsantwort durch Vorwärtskopplung der Eingangsspannung
Anwendungen
- Car-Audio-Stromversorgungen
- Hochleistungs-LED-Netzteile, Batterieladegeräte
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PowerSOIC-8 | |
| Montage | SMD | |
| Eingangsspannungsbereich | 5,5-36 V | |
| Ausgangsspannungsbereich | 1,22-32,04 V | |
| Ausgangsstrom | 3 A | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C | |
| Eingangsspannung | 36 V |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
