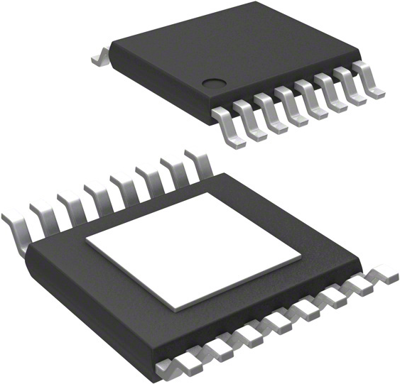

LM5575MHX/NOPB | Texas Instruments

Abwärts-Schaltregler, LM5575MHX/NOPB, Texas Instruments

Der LM5575MHX/NOPB ist ein einfach zu bedienender SIMPLE SWITCHER® Abwärtsregler, der es dem Entwicklungsingenieur ermöglicht, mit einem Minimum an Bauteilen eine robuste Stromversorgung zu entwerfen und zu optimieren. Der LM5575 arbeitet mit einem Eingangsspannungsbereich von 6 - 75 V und liefert mit einem integrierten 330 mΩ N-Kanal-MOSFET einen Dauerausgangsstrom von 1,5 A. Der Regler verwendet eine Emulated-Current-Mode-Architektur, die eine inhärente Leitungsregelung, ein enges Ansprechen auf Lasttransienten und eine einfache Schleifenkompensation ohne die bei Current-Mode-Reglern übliche Einschränkung durch niedrige Einschaltdauern bietet. Die Betriebsfrequenz ist von 50 kHz bis 500 kHz einstellbar, um eine Optimierung von Größe und Effizienz zu ermöglichen. Zur Reduzierung von EMI ermöglicht ein Frequenzsynchronisations-Pin die Selbstsynchronisation des LM5575MHX/NOPB oder die Synchronisation auf einen externen Takt. Der LM5575MHX/NOPB gewährleistet Robustheit durch zyklusweise Strombegrenzung, Kurzschlussschutz, thermische Abschaltung und Fernabschaltung.

Features

• Einstellbarer Soft-Start
• Fehlerverstärker mit breiter Bandbreite
• Eingebauter Schutz

Anwendungen

• Kraftfahrzeuge
• Industrie
