LM5574MT/NOPB | Texas Instruments

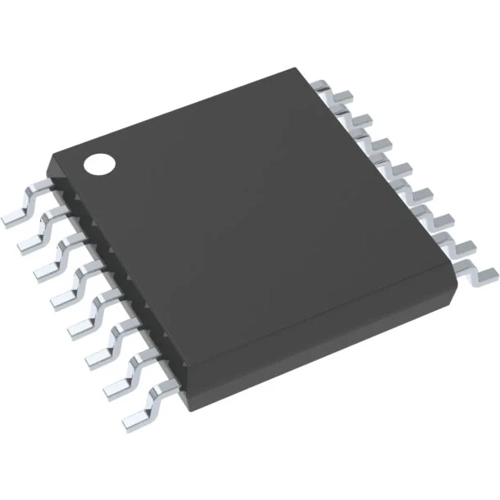

Buck-Regler, Controller, TSSOP-16LM5574MT/NOPB
NCNR (nicht stornierbar / nicht retournierbar)
Abwärts-Schaltregler, LM5574MT/NOPB, Texas Instruments
Der LM5574MT/NOPB ist ein benutzerfreundlicher Abwärtsregler, mit dem Entwicklungsingenieure eine robuste Stromversorgung mit einem Minimum an Bauteilen entwerfen und optimieren können. Der LM5574MT/NOPB arbeitet mit einem Eingangsspannungsbereich von 6 V bis 75 V und liefert einen Dauerausgangsstrom von 0,5 A mit einem integrierten 750-mΩ-N-Kanal-MOSFET. Der Regler verwendet eine emulierte Strommodusarchitektur, die eine inhärente Leitungsregelung, ein enges Lasttransientenverhalten und eine einfache Schleifenkompensation ohne die üblichen Einschränkungen eines niedrigen Tastverhältnisses bietet, die mit einem Strommodusregler verbunden sind. Die Betriebsfrequenz ist von 50 kHz bis 500 kHz einstellbar, um eine Optimierung von Größe und Wirkungsgrad zu ermöglichen.
Features
- 1,5 % Rückmeldungsreferenzgenauigkeit
- Einstellbarer Sanftanlauf
- Emulierte Stromregelungsarchitektur
- Breitbandiger Fehlerverstärker
- Integrierter Schutz
Anwendungen
- Industriell
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | TSSOP-16 | |
| Montage | SMD | |
| Eingangsspannungsbereich | 6-75 V | |
| Ausgangsspannungsbereich | 1,225-70 V | |
| Ausgangsstrom | 500 mA | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C | |
| Eingangsspannung | 75 V |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
| Ursprungsland | MY |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
