LM27313XMF/NOPB | Texas Instruments

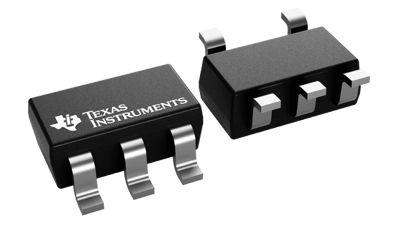

Aufwärtswandler, LM27313XMF/NOPB, Texas Instruments

Der Schaltregler LM27313XMF/NOPB ist ein Strommodus-Aufwärtswandler mit einer festen Betriebsfrequenz von 1,6 MHz. Die Verwendung des SOT-23-Gehäuses, die durch die minimalen Verluste des 800-mA-Schalters ermöglicht wird, sowie die kleinen Induktivitäten und Kondensatoren führen zu einer extrem hohen Leistungsdichte. Der interne 30-V-Schalter macht diese Lösungen perfekt für die Aufwärtswandlung auf Spannungen von 5 V bis 28 V. Dieses Gerät verfügt über einen Shutdown-Pin auf Logikpegel, der zur Reduzierung des Ruhestroms und zur Verlängerung der Batterielebensdauer verwendet werden kann. Der Schutz erfolgt durch zyklusweise Strombegrenzung und thermische Abschaltung. Die interne Kompensation vereinfacht das Design und reduziert die Anzahl der Komponenten.

Features

• 1,6-MHz-Schaltfrequenz
• Verwendet winzige Kondensatoren und Induktoren
• Zyklusweise Strombegrenzung
• Intern kompensiert

Anwendungen

• Weiße LED-Stromquelle
• PDAs und Palm-Top-Computer
• Digitalkameras
• Mobiltelefone, Spiele und Medienplayer
• GPS-Geräte
