LM2676T-5.0/NOPB | Texas Instruments

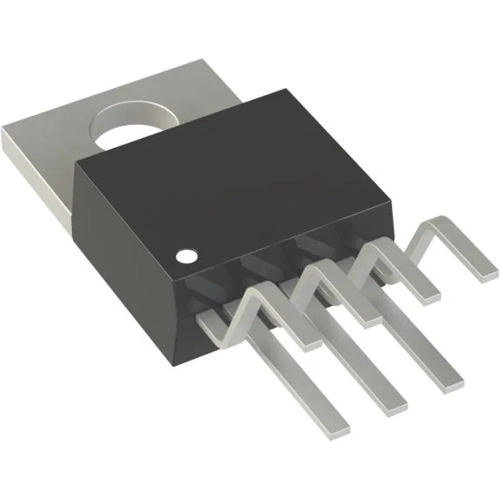

Abwärtswandler-Spannungsregler, LM2676T-5.0/NOPB, Texas Instruments

Der Regler LM2676T-5.0/NOPB ist eine monolithische integrierte Schaltung, die alle aktiven Funktionen für einen Abwärtswandler (Buck) bereitstellt, der eine Last von bis zu 3 A mit hervorragenden Leitungs- und Lastregelungseigenschaften ansteuern kann. Durch die Verwendung eines DMOS-Leistungsschalters mit niedrigem Einschaltwiderstand wird ein hoher Wirkungsgrad (> 90 %) erreicht. Das Simple Switcher-Konzept für Stromrichter bietet ein komplettes Design mit einer minimalen Anzahl externer Komponenten. Ein Oszillator mit hoher Festfrequenz (260 kHz) ermöglicht die Verwendung einer physisch kleineren Komponente. Ein Standard-Induktor für die Verwendung mit dem LM2676T-5.0/NOPB ist von einem Hersteller erhältlich, was den Designprozess erheblich vereinfacht. Der Regler LM2676T-5.0/NOPB verfügt außerdem über eine integrierte thermische Abschaltung, Strombegrenzung und einen EIN/AUS-Steuereingang, mit dem der Regler in einen Standby-Zustand mit einem niedrigen Ruhestrom von 50 µA versetzt werden kann. Die Ausgangsspannung ist auf eine Toleranz von ±2 % spezifiziert. Die Taktfrequenz wird innerhalb einer Toleranz von ±11 % geregelt.

Features

• Wirkungsgrad bis zu 94 %
• Einfach und leicht zu gestalten mit

Anwendungen

• Kommunikationsmodul
• Stromzähler
• Bedienfeld mit Ruftaste
• Motorantriebe
