Volt. Reg. LM2674M-ADJ/NOPB

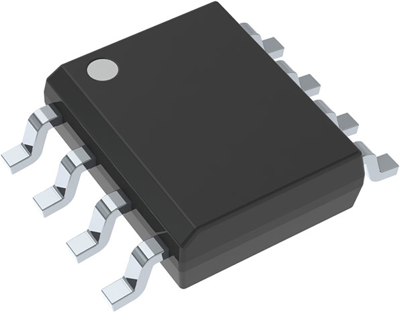

Abwärtsregler mit geringer Bauteilanzahl, LM2674M-ADJ/NOPB, Texas Instruments
Der Regler LM2674M-ADJ/NOPB-5.0 ist ein monolithisch integrierter Schaltkreis, der in einem LM2674M-ADJ/NOPB-Prozess hergestellt wurde. Dieser Regler bietet alle aktiven Funktionen eines Abwärtsschaltreglers (Buck), der einen Laststrom von 500 mA mit hervorragender Netz- und Lastregelung treiben kann. Dieser Baustein ist mit einer festen Ausgangsspannung von 5 V erhältlich. Der einfach zu handhabende Regler benötigt nur ein Minimum an externen Bauteilen und verfügt über eine patentierte interne Frequenzkompensation sowie einen Festfrequenz-Oszillator. Der LM2674M-ADJ/NOPB-5.0 arbeitet mit einer Schaltfrequenz von 260 kHz und erlaubt damit kleinere Filterkomponenten als bei Schaltreglern mit niedrigeren Frequenzen erforderlich sind. Aufgrund des sehr hohen Wirkungsgrads (> 90 %) ist nur die Kupferspur auf der Leiterplatte als Wärmeableitung erforderlich.
Features
- Einfaches und leichtes Design mit
- Erfordert nur fünf externe Komponenten
- TTL-Abschaltfunktion, stromsparender Standby-Modus
- Thermische Abschaltung und Strombegrenzungsschutz
Anwendungen
- Einfache hocheffiziente Abwärtsregler (Buck)
- Effizienter Vorregler für Linearregler
- Positiv-Negativ-Wandler
Filter | Merkmal | Wert |
---|---|---|
Gehäuse | SOIC-8 | |
Montage | SMD | |
Eingangsspannungsbereich | 8-40 V | |
Ausgangsspannungsbereich | 1,21-37 V | |
Ausgangsstrom | 500 mA | |
min. Temperatur | -40 °C | |
max. Temperatur | 125 °C | |
Eingangsspannung | 40 V |
Merkmal | Wert |
---|---|
Zolltarifnummer | 85423990 |
Originalverpackung | Stange mit 95 Stück |
MSL | MSL 1 |
Ursprungsland | PH |
Merkmal | Wert |
---|---|
Stand der RoHS-Richtlinie | 31.03.15 |
RoHS konform | Ja |
SVHC frei | Ja |
