LM2674M-5.0/NOPB | Texas Instruments

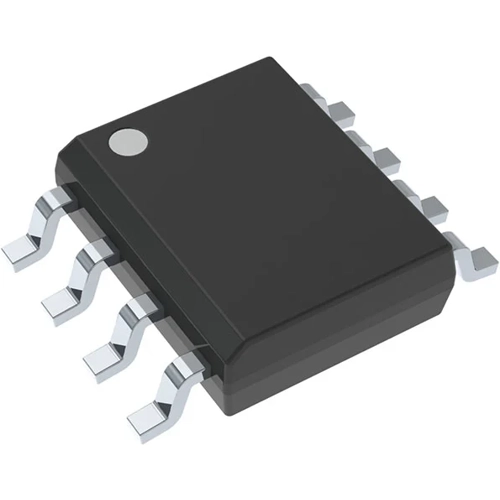

Abwärtswandler-Spannungsregler, LM2674M-5.0/NOPB, Texas Instruments

Der Regler LM2674M-5.0/NOPB ist eine monolithische integrierte Schaltung, die mit einem LMDMOS-Prozess hergestellt wurde. Dieser Regler bietet alle aktiven Funktionen für einen Abwärtswandler (Buck-Regler) und kann einen Laststrom von 500 mA mit ausgezeichneter Leitungs- und Lastregelung treiben. Dieser Regler benötigt nur eine minimale Anzahl externer Komponenten, ist einfach zu verwenden und verfügt über eine patentierte interne Frequenzkompensation und einen Festfrequenzoszillator. Der LM2674M-5.0/NOPB arbeitet mit einer Schaltfrequenz von 260 kHz, wodurch kleinere Filterkomponenten als bei einem Schaltregler mit niedrigerer Frequenz erforderlich sind. Aufgrund des sehr hohen Wirkungsgrads (> 90 %) ist die Kupferbahn auf der Leiterplatte die einzige erforderliche Wärmeableitung. Eine Standardinduktivität für die Verwendung mit dem LM2674M-5.0/NOPB ist von einem anderen Hersteller erhältlich. Diese Eigenschaft vereinfacht die Konstruktion eines Schaltnetzteils mit diesem fortschrittlichen IC erheblich. Das Datenblatt enthält auch eine Auswahlhilfe für eine Diode und einen Kondensator, die für den Einsatz in einem Schaltnetzteil ausgelegt sind.

Features

• Einfach und leicht zu gestalten mit
• Benötigt nur fünf externe Komponenten
• TTL-Herunterfahren-Fähigkeit, Standby-Modus mit geringem Stromverbrauch
• Thermische Abschaltung und Strombegrenzungsschutz

Anwendungen

• Einfache, hocheffiziente (> 90 %) Abwärtsregler (Buck-Regler)
• Effizienter Vorregler für lineare Regler
• Positiv-Negativ-Wandler
