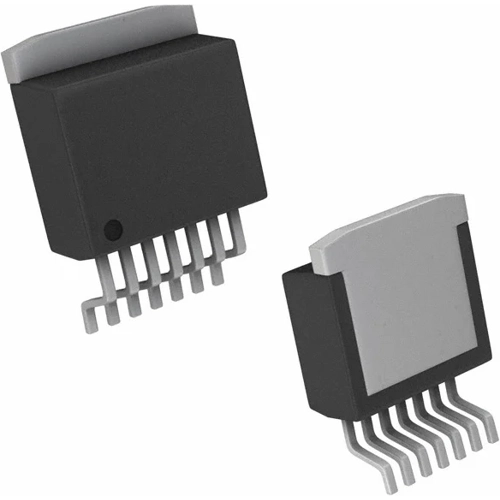

LM2673S-ADJ/NOPB | Texas Instruments
Buck-Regler, Adj., TO-263LM2673S-ADJ/NOPB
NCNR (nicht stornierbar / nicht retournierbar)
Abwärtswandler-Spannungsregler, LM2673S-ADJ/NOPB, Texas Instruments
Der Regler LM2673S-ADJ/NOPB ist eine monolithische integrierte Schaltung, die alle aktiven Funktionen für einen Abwärtswandler (Buck) bereitstellt, der eine Last von bis zu 3 A mit hervorragenden Leitungs- und Lastregelungseigenschaften ansteuern kann. Durch die Verwendung eines DMOS-Leistungsschalters mit niedrigem Einschaltwiderstand wird ein hoher Wirkungsgrad (>90 %) erreicht. Das Simple-Switcher-Konzept ermöglicht ein vollständiges Design mit einer minimalen Anzahl externer Komponenten. Ein Oszillator mit hoher Festfrequenz (260 kHz) ermöglicht die Verwendung von physisch kleineren Komponenten. Eine Reihe von Standardinduktivitäten für die Verwendung mit dem LM2673S-ADJ/NOPB ist von mehreren Herstellern erhältlich, was den Designprozess erheblich vereinfacht.
Features
- Einfach und leicht zu gestalten mit
- Softstart-Fähigkeit
Anwendungen
- Einfach zu entwerfen, hohe Effizienz (>90 %) StepDown-Schaltregler
- Effizienter Vorregler für lineare Regler
- Batterieladegerät
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | DDPAK/TO-263 | |
| Montage | SMD | |
| Eingangsspannungsbereich | 8-40 V | |
| Ausgangsspannungsbereich | 1,2-37 V | |
| Ausgangsstrom | 3 A | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C | |
| Eingangsspannung | 40 V |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| MSL | MSL 3 |
| Ursprungsland | GB |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
