LM2672MX-5.0/NOPB | Texas Instruments

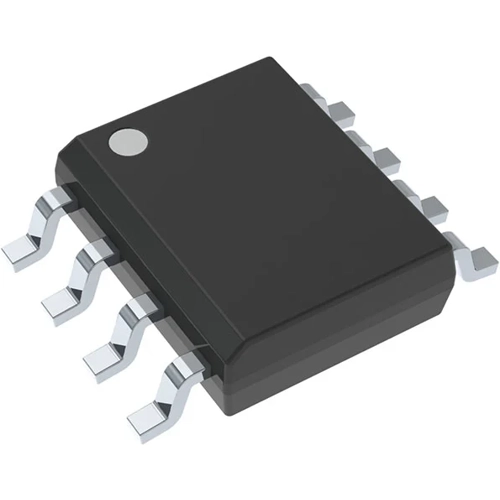

Abwärtswandler-Spannungsregler, LM2672MX-5.0/NOPB, Texas Instruments

Der Regler LM2672MX-5.0/NOPB ist ein monolithischer integrierter DC-DC-Wandler, der mit einem LMDMOS-Prozess hergestellt wurde. Der Regler bietet alle aktiven Funktionen eines Abwärtswandler-Schaltreglers und kann einen Laststrom von 1 A mit ausgezeichneter Leitungs- und Lastregelung treiben. Der Regler benötigt nur eine minimale Anzahl externer Komponenten, ist einfach zu verwenden und verfügt über eine patentierte interne Frequenzkompensation, einen Festfrequenzoszillator, eine externe Abschaltung, einen Sanftanlauf und eine Frequenzsynchronisation. Der LM2672MX-5.0/NOPB arbeitet mit einer Schaltfrequenz von 260 kHz, wodurch kleinere Filterkomponenten als bei Schaltreglern mit niedrigerer Frequenz erforderlich sind. Aufgrund seines sehr hohen Wirkungsgrads (>90 %) sind die Kupferbahnen auf der Leiterplatte die einzige erforderliche Wärmeableitung.

Features

• Erfordert nur 5 externe Komponenten
• Spezifizierter 1-A-Ausgangsstrom
• Interner Oszillator mit fester Frequenz von 260 kHz
• TTL-Herunterfahren-Fähigkeit, Standby-Modus mit geringem Stromverbrauch
• Sanftanlauf und Frequenzsynchronisation
• Thermische Abschaltung und Strombegrenzungsschutz

Anwendungen

• Einfacher Step-Down-Regler (Buck) mit hoher Effizienz (>90 %)
• Effizienter Vorregler für lineare Regler
